可得，灯泡的电阻依次为7.5Ω、12Ω，则灯泡的电阻随其两端电压的增大而增大，
＝
＝20Ω，故C正确；A.电阻甲和乙都是阻值不变的电阻
B.当乙两端电压为2V时，R乙=5Ω
C.甲、乙串联在电路中，当电路电流为0.2A时，电路的总电压为3V
D.甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4A
A.R1与R2两端的电压为0时，它们的电阻也为0
B.R1与R2的电阻之比为2：1
C.将R1与R2串联接入电路，通电后R1与R2两端的电压之比为1：2
D.将R1与R2并联接入电路，通电后通过R1与R2的电流之比为1：2
A.电源电压为4V
B.定值电阻R1的阻值为20Ω
C.滑动变阻器R2的阻值变化范围为0～10Ω
D.变阻器滑片在中点时，电流表示数为0.3A
A.灯泡L1、L2都能正常发光
B.灯泡L1、L2一样亮
C.灯泡L2比灯泡L1亮
D.灯泡L1比灯泡L2亮
A.当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1A
B.将甲、乙两导体并联到电压为2V的电源上时，干路中的电流为0.6A
C.导体甲的电阻小于导体乙的电阻
D.导体两端的电压为零时，导体的电阻也为零
A.灯泡L正常发光时，电压表的示数为6V
B.灯泡L的电阻值随电压表的示数的增大而增大
C.当电流表示数为0.4A时，电压表的示数为9V
D.为了保证电路安全，整个电路消耗的最大功率为10W
A.灯泡L正常发光时，电压表的示数为6V
B.灯泡L的电阻值随电压表的示数的增大而增大
C.当电流表示数为0.4A时，电压表的示数为9V
D.为了保证电路安全，整个电路消耗的最大功率为10W
A.滑动变阻器的最大阻值为12Ω
B.电源电压为10V
C.滑片在滑动过程中，灯丝电阻保持不变
D.滑动变阻器R2的滑片P在最右端时，灯泡L的实际功率为0.36W
A.电源电压是15V
B.在电压表示数变小的过程中，电路消耗的总功率不断变大
C.滑动变阻器的最大阻值为10Ω
D.滑片P由a端滑至b端的过程中，小灯泡的电功率变化了6.3W
A.定值电阻R0的阻值是5Ω
B.电源电压为2.5V
C.此时小灯泡的实际功率为0.2W
D.此时电路的总功率为0.9W
A.小灯泡L灯丝的电阻随温度的升高而减小
B.甲是定值电阻R的图像，其阻值为10Ω
C.若将小灯泡L和定值电阻R串联在3V的电路中，通过定值电阻R的电流为0.2A
D.若将小灯泡L和定值电阻R并联在电源电压为2.5V的电路中，小灯泡L的实际电功率为1.25W
A.电源电压为3V
B.滑片移动过程中，R2接入电路阻值变大
C.电阻R1的U-I图像一定与线段AB相交
D.滑片移动过程中电路消耗的总功率先变大后变小

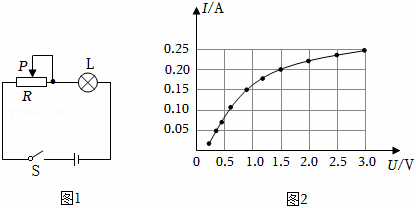

“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U-I图线如图乙，下列判断正确的是（ ）
A.随电压的增加，小灯泡的电阻减小
B.电路中最小电流是0.18A
C.灯泡正常发光时，电路的总功率是2.25W
D.灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω
A.滑动变阻器的最大阻值为12Ω
B.电源电压为10V
C.滑片在滑动过程中，灯丝电阻保持不变
D.滑动变阻器R2的滑片P在最右端时，灯泡L的实际功率为0.36W
dyczwuyn
2021-03-13
初中物理 | | 选择题
纠错
收藏
下载
相似
组卷
如图所示是电阻甲和乙的U-I图象，下列说法中正确的是（ ）
解析
如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图乙所示。则下列判断正确的是（ ）
如图所示，将标有“8V 8W”的灯泡L1和“8V 16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（ ）
如图是小灯泡L和定值电阻R的I-U图像，下列说法正确的是（ ）
如图所示是电阻甲和乙的U-I图象，下列说法中正确的是（ ）
