200307. （2023•西工大附中•八模）如图甲、乙是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图和简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器R₁标有“15Ω 1A”，滑片P每移动1cm,R₁的电阻变化0.5Ω，定值电阻R₂=20Ω。下列说法错误的是（　　）
$德优题库$

A.当滑片P位于最左端时，电流表的示数为0.3A

B.某同学从最左端推动滑片P向右移动，电流表示数变小，电压表示数变大

C.某同学从最左端推动滑片P向右移动20cm,此时电压表的示数为2V

D.若测试时电压表的示数为1V，则该同学从最左端推动滑片P向右移动了10cm

共享时间:2023-06-16 难度:2

纠错

下载

相似

组卷白板

[考点]

动态电路的分析，欧姆定律的应用，

[校正]

[答案]

[解析]

解：电路图可知，定值电阻R₂与滑动变阻器R₁串联，电压表测量滑动变阻器两端电压，电流表测量电路电流；
A、当滑片P位于最左端时，电路为定值电阻的简单电路，
根据欧姆定律可得此时通过电路的电流：I＝

＝

＝0.3A，
即电流表示数为0.3A；故A正确；
B、某同学从最左端推动滑片P向右移动，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律知，电源电压不变，电路中的电流减小，电流表示数变小，根据串联分压规律知，滑动变阻器接入的电阻越大，分得的电压越大，电压表示数变大。故B正确；
C、滑片P每移动1cm，R₁的电阻变化0.5Ω，某同学测试时，从最左端推动滑片P向右移动20cm，此时滑动变阻器接入电路的电阻：R₁＝0.5Ω/cm×20cm＝10Ω，
串联电路总电阻等于各部分电阻之和，R_总＝R₁+R₂＝10Ω+20Ω＝30Ω；
根据欧姆定律可得此时通过电路的电流：
I＝

＝

＝0.2A
此时滑动变阻器两端的电压：U₁＝I′R₁＝0.2A×10Ω＝2V，
即电压表示数为2V；故C正确；
D、当电压表示数为1V时，
定值电阻的电压U₂＝U﹣U₁＝6V﹣1V＝5V
电路中的电流I₁＝I₂＝

＝

＝0.25A；
滑动变阻器接入电路的阻值R_乙1＝

＝

＝4Ω，
滑片P每移动1cm，R₁的电阻变化0.5Ω，此时接入电路的长度为

＝8cm，
即从最左端推动滑片P向右移动了8cm，故D错误。
故选：D。

[点评]

本题考查了"动态电路的分析，欧姆定律的应用，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

考点说明

灰色代表去掉的考点，绿色代表未变动的考点，红色代表新增的考点

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184679. （2024•高新一中•九上期中）图甲是一种汽车油量表的简化电路图。加满油时，浮标通过杠杆使滑片恰好移至变阻器的最下端；当油量减少到5L时，油量表就会发出警告。油的体积V和变阻器接入电路的电阻R的关系如图乙所示。已知电源电压恒为6V，定值电阻R₀的阻值为100Ω，下列说法正确的是（　　）
$德优题库$

A.油量增加时，R₀两端的电压减小

B.油量减少时，通过电路的电流增大

C.当电路中电流为0.01A时，油量为25L

D.R₀两端的电压是5.4V，油箱刚报警

共享时间:2024-11-12 难度:1 相似度:3

解析

纠错

下载

组卷白板

186931. （2025•师大附中•二模）如图甲所示，R_G是光敏电阻，R是阻值为10kΩ的定值电阻，电源电压U=9V。光敏电阻R_G的阻值与光的照度（光照越强，照度越大，单位为Lux）关系如图乙所示。则下列说法正确的是（　　）
$德优题库$

A.当照度增大时，R_G的阻值将增大

B.将量程为0～3V的电压表接入图甲电路中，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在R两端

C.所改装的照度表能够测量的最大照度为1.2Lux

D.改装完成后，若将电源换为电压可调电源（调节范围为12～15V），且将R换为可调电阻（调节范围为5～20kΩ），则该装置所能测量的最大照度为1.6Lux

共享时间:2025-03-23 难度:2 相似度:2

解析

纠错

下载

组卷白板

186886. （2025•师大附中•二模）如图甲所示，R_G是光敏电阻，R是阻值为10kΩ的定值电阻，电源电压U=9V。光敏电阻R_G的阻值与光的照度（光照越强，照度越大，单位为Lux）关系如图乙所示。则下列说法正确的是（　　）
$德优题库$

A.当照度增大时，R_G的阻值将增大

B.将量程为0～3V的电压表接入图甲电路中，将其改装成照度表，为使光的照度增大时电压表的示数也增大，则该电压表应并联在R两端

C.所改装的照度表能够测量的最大照度为1.2Lux

D.改装完成后，若将电源换为电压可调电源（调节范围为12～15V），且将R换为可调电阻（调节范围为5～20kΩ），则该装置所能测量的最大照度为1.6Lux

共享时间:2025-03-15 难度:2 相似度:2

解析

纠错

下载

组卷白板

184358. （2023•交大附中•九上期末）如图甲是物理兴趣小组设计的身高体重测量仪的原理图。电源U_A、电源U_B的电压恒定，R₂为定值电阻，水平脚踏板下方有压敏电阻R₁，其阻值随压力F大小变化图像如图乙所示。滑动变阻器R是竖直固定放置的均匀电阻棒，其滑片P可以随身高的变化竖直上下移动，小华和小明分别在此仪器上测量了身高和体重，电压表的示数越大，则说明身高越高，电流表A₁的示数反应体重大小。下列判断正确的是（　　） $德优题库$

A.若用久的电源U_B降低少许，则测量的身高偏低

B.若电压表的示数增大则说明小华体重大

C.若电压表的示数增大则说明小华身高低

D.若电流表A₁的减小，则说明小明的体重大

共享时间:2023-02-02 难度:3 相似度:1.67

解析

纠错

下载

组卷白板

187216. （2025•西工大附中•一模） $德优题库$ 小明设计了一个空气湿度监测装置，如图为该装置的简化电路图，电源电压恒为15V，定值电阻R₀的阻值为50Ω，电流表的量程为“0～0.6A”，电压表的量程为“0～10V”，湿敏电阻R的阻值随空气湿度RH的变化关系如表所示。闭合开关S后，在保证电路安全的情况下，下列分析正确的是（　　）

空气湿度RH/%	0	10	20	30	40	50	60	70	80	90
R/Ω	10	20	30	40	50	60	70	80	90	100

A.空气湿度增大时，电压表示数变小

C.电流表示数为0.2A时，空气湿度为20%

B.当空气湿度为40%时，R的电功率是11.25W

D.该装置能监测的最大空气湿度为90%

共享时间:2025-03-04 难度:3 相似度:1.67

解析

纠错

下载

组卷白板

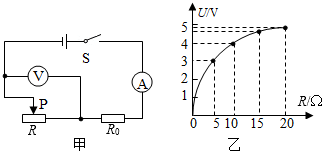

228872. （2023•西工大附中•九上期中）如图甲所示的电路，电源电压不变，R₀为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法正确的是（　　）
$德优题库$

A.滑片从最左端向最右端滑动的过程中，电流表示数变小

B.滑片滑动过程中，电压表与电流表示数之比不变

C.定值电阻R₀的阻值为5Ω

D.电源电压为5V

共享时间:2023-11-18 难度:3 相似度:1.67

解析

纠错

下载

组卷白板

187239. （2025•铁一中学•一模） $德优题库$ 如图所示的电路中，电源电压不变。闭合开关，将滑动变阻器的滑片P从a端向b端滑动的过程中，电压表V₁的示数变化量为ΔU₁，电压表V₂的示数变化量是ΔU₂，电流表A的示数变化量是ΔI。则下列说法不正确的是（　　）

A.ΔU₁＞ΔU₂

C.ΔU₁和ΔI的乘积不变

B.电路的总功率变小

D.ΔU₁和ΔI的比值不变

共享时间:2025-03-04 难度:3 相似度:1.67

解析

纠错

下载

组卷白板

187362. （2025•曲江一中•二模）如图甲所示为某电子秤，图乙是其工作原理图，电子秤的示数表由电流表改装而成，R₁是一根长6cm,阻值15Ω的均匀电阻丝，滑片P在a端时，电流表示数为0.15A；滑片P在b端时，电流表示数为0.6A，弹簧c受到压力F与压缩量ΔL的关系如图丙所示。挂钩的重不计，不称重物时滑片P在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。下列判断正确的是（　　）
$德优题库$

A.电路中定值电阻R₂无意义，可删除

B.所称物重增大时，定值电阻R₂的电功率减小

C.电源电压为9V

D.当电子秤示数为2kg时，电路中的电流为0.2A

共享时间:2025-03-30 难度:3 相似度:1.67

解析

纠错

下载

组卷白板

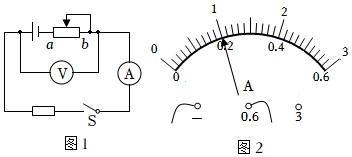

201337. （2022•交大附中分校•一模） $德优题库$ 在如图1所示的电路中，电源电压恒定，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关S闭合，滑动变阻器的滑片位于b端，电流表的示数如图2所示，将滑片从b端向a端移动，下列说法正确的是（　　）
