我们的生活离不开物理知识，我国家庭电路的电压是 V；考到用电安全，洗衣机应使用图中的 （选填“A”或“B”）插座；当家庭电路中出现电流过大的情形时， （选填“空气开关”或“漏电保护器”）会自动切断电路。
“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。
电冰箱是常用的家用电器，（如图所示是某电冰箱部分参数）使用时要用三脚插头和三孔插座，把其金属外壳与 线相连，防止触电；在只有电冰箱工作的情况下，家里标有2000r/（kW?h）电能表在6min内表盘转动10转，在这6min内电冰箱消耗的电能是 kW?h,让此电冰箱独立工作2天（48小时）消耗的电能为 J。
家庭用电安全不容忽视，根据图中的事例回答以下问题：如图甲所示，若家庭电路无任何故障，将试电笔放入插座插孔，若氖管发光则该插孔连接的是 线；如图乙所示，电烤箱的电源插头是三脚插头，三脚插头的 （选填“N”、“L”或“E”）脚和用电器金属外壳相连；如图丙是起保险作用的空气开关，它能避免由于 或电路超负荷而使电流过大产生的危险。
dyczwuyn
2023-07-07
初中物理 | | 填空与作图题
纠错
收藏
下载
相似
组卷
如图是电水壶工作的示意图，请用笔画线代替导线，将电水壶的三条接线按照安全用电的原则对应连接好。
解析
我们的生活离不开物理知识，我国家庭电路的电压是 V；家庭电路中的洗衣机和台灯是 联的；考虑到用电安全，洗衣机应使用图中的 （选填“A”或“B”）插座。
如图所示为电热水壶的内部简化电路，请根据安全用电的原则，把电热水壶的3条接线连接到插头上。

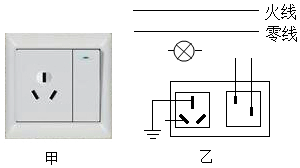

用笔画线代替导线，将如图中的插座和控制插座的开关正确接入家庭电路中。
