如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 ；乙图中的原因是 （选填“电路中用电器功率过大”、“短路”）；当电流过大时，保险丝会熔断从而保护电路，这是利用了电流的 。
如图所示是小明家使用的电热油汀（电暖气）。电热油汀是利用电流的 效应工作的。小明发现电热油汀通电一段时间后会很热，而与之连接的导线却不怎么发热，这是因为导线 ，所以相同时间内产生的热量少得多。相比用煤炭炉子取暖，用电热油汀取暖的优点是 （写出一条即可）。
白炽灯灯丝发光利用了电流的 效应。小明发现将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝在不断抖动。此时这个装置与 （“动圈式话筒”或“扬声器”）原理相同，其原理是 。
家庭电路的电压为 V，其部分电路图如图所示，安装在火线上的保险丝是利用电流的 效应工作的，当闭合开关S1、S2，灯泡L1正常发光、L2不亮，再断开S1，保持S2闭合，用测电笔插入插座两孔氖管均发光，则电路故障原因可能是 间断路（选填“ac”、“bd”或“df”）。
科技自立自强是国家发展的战略支撑，如图所示的手机采用了具有中国自主知识产权的芯片，因而受到了广泛的关注，给手机充电时，手机的电池相当于 ，给手机充电的过程中，是将电能转化为 能，在拔充电器时发现充电器发烫，充电头发热现象是因为电流具有 效应。
家庭电路的电压为 V，其部分电路图如图所示，安装在火线上的保险丝是利用电流的 效应工作的，当闭合开关S1、S2，灯泡L1正常发光、L2不亮，再断开S1，保持S2闭合，用测电笔插入插座两孔氖管均发光，则电路故障原因可能是 间断路（选填“ac”、“bd”或“df”）。
《天工开物》中提到我国的淬火工艺，它是指将高温工件浸入冷的淬火介质，使其完全冷却，以提高金属工件的性能的一种工艺。如图所示的工人将烧红的铁器迅速放入一定质量的液体中，工件温度迅速降低是通过 方式改变了内能。常见的淬火介质有“水”和“油”两种，若某钢材要求淬火前、后不能有太高的温差，应选 （选填“水”或“油”）淬火（水和油的质量和初温相同）。操作间的温度较高是因为高温物体能辐射大量的 （选填“红外线”或“紫外线”）。

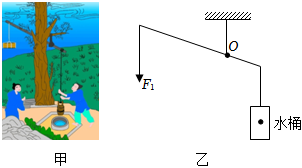

桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应用，如图甲所示，图乙是桔槔的简化示意图，请在图乙中作出杠杆阻力F2示意图，并画出动力F1的力臂l1。
图示是一款平面镜防雾膜，膜内有电热丝，将它贴在镜的背面并通电，利用电流的 效应，可防止水蒸气在镜面上 （填物态变化的名称）。但断电后，渐渐看不清镜子里的像了，原因是此时光在镜面上发生了 反射。小明站在镜前0.6m处，他在镜中的像和他相距 m。
| ***牌吹风机 | |
| 额定电压：220V 频率：50Hz | |
| 挡位 | 功率 |
| 冷风 | 40W |
| 暖风 | 880W |
| 热风 | 2000W |
dyczwuyn
2025-04-14
初中物理 | | 填空与作图题
纠错
收藏
下载
相似
组卷
解析
家庭电路中总电流如果超过安全值，会由于电流的热效应，导致线路温度过高，容易引发火灾。图中所示电路中电流过大的原因是 。对人体来说，安全电压一般 V。
