；所以R2＝484Ω﹣48.4Ω＝435.6Ω，故A错误；
，故C错误；
，故D正确。A.两灯正常发光时，L1的电阻较大
B.两灯并联接入220V的电路，L1、L2消耗功率之比是2：5
C.两灯串联接入220V的电路，L1消耗的功率小于25W
D.两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
| 开关 | 仅开关S1闭合 | 开关S1、S2闭合 | 仅开关S2闭合 |
| 功率/W | 550 | 2200 | 0 |
A.加热状态时两根电阻丝一定是并联的
C.两根电阻丝的阻值分别为88Ω和66Ω
B.若开关S1被短路，将无法手动控制进入保温状态
D.不增加元件，再次改造电路还可能增加中温挡1650W

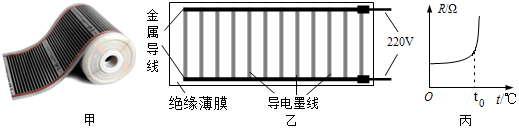

A.导电墨线间以串联的方式连接
B.不易氧化属于电热膜的物理性质
C.工作时通过导电墨线的电流始终不变
D.温度到达t0时，发热功率会急剧减小

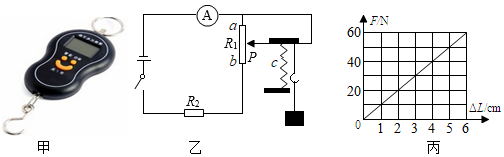

A.所称物重增大时，电流表示数变小
B.R2阻值为30Ω
C.电源电压为6V
D.当电子秤示数为4kg时，R1的功率为1.296W
在学校举行的科学技术成果汇报展示活动中，小强同学展示了一辆自己组装的玩具车，它具有“原地灯光秀”“调速前进”和“定速后退”三种工作模式。通过控制开关S1、S2和滑动变阻器R1来改变灯L的亮度，实现“原地灯光秀”；通过改变直流电动机的转动方向及转速，实现“调速前进”或“定速后退”，如图所示。已知电源电压不变，标有“0.6A”灯L的电阻不变且RL=10Ω，定值电阻R2=5Ω。当玩具车工作在“原地灯光秀”模式时，电流表A的最大示数为0.4A。关于下列结论：
如图所示，电源电压和灯泡电阻不变，灯L标有“2.5V，1.25W”字样，滑动变阻器R0标有“30Ω，1A”字样，电流表量程为0～3A，电压表量程为0～3V。当闭合开关S2S3，断开S、S1时，电流表示数为1.8A；当闭合开关S、S3，断开S1、S2，滑动变阻器滑片P从最右端移动到某一位置时，R0连入的电阻减小了9Ω，此时灯泡恰好正常发光。在保证电路安全的情况下（不考虑灯丝电阻变化），下列说法正确的是（ ）
A.电源电压为14.4V
B.当闭合开关S、S3，断开S1、S2时，电流表示数变化范围为0.3A～0.5A
C.S断开，S1、S2、S3开关均闭合时，电路中的最大电流与最小电流之比为7：6
D.在保证电路安全的情况下，任意断开、闭合开关，电路消耗的最大功率为50.4W
一款门外测温报警装置的简化电路如图所示。门外来人用手按压图中左边力感电路中的压敏电阻R压，其阻值随压力的增大而变小。当定值电阻R1两端的电压U1≥1V时，将触发热感电路开关S2闭合。若热感电路中的电流I2≥0.2A时，则会触发另外的报警器（图中未画出）发出警报，门内人员即可通过报警提示决定是否开门。还可以通过调节滑动变阻器R2来设置不同的报警临界温度。已知两电路的电源电压均为6V，电压表量程为0～3V，电流表量程为0～0.6A，R1的阻值为6Ω，R2标有“50Ω，1A”，热敏电阻R热随温度的变化情况如表。下列有关描述正确的是（ ）| 温度/℃ | 35 | 35.5 | 36 | 36.5 | 37 | 37.5 | 38 | 38.5 | 39 |
| R热/Ω | 45 | 36.5 | 25 | 22 | 21.5 | 19 | 18 | 17 | 16.8 |
A.当门外来人用手按压压敏电阻R压时，力感电路中电压表示数随之变小
C.若仅向下移动滑动变阻器的滑片时，当R1两端的电压U1＜1V也会使S2闭合
B.当设置的报警临界温度为36.5℃时，滑动变阻器接入电路的阻值为8Ω
D.当电压表示数为1V时，力感电路消耗的总功率为6W
地下车库、停车场极容易积累大量的一氧化碳气体，损害人体健康。一般情况下，一氧化碳浓度达到或超过30ppm时，需要进行排风处理。如图-1所示是小晋设计的一氧化碳自动报警装置的部分电路，R1为滑动变阻器，R为一氧化碳传感器，其阻值随一氧化碳浓度变化的关系如图-2所示，电源电压为4.5V，滑动变阻器滑片处于某一位置。当电压表示数升高到3V时，自动报警，启动排风系统。下列说法正确的是（ ）
A.电压表应该接在2位置处
B.滑动变阻器R1接入电路的阻值是15Ω
C.刚开始报警时，电路的总功率为0.45W
D.若要使自动报警浓度降低，可向左调节滑动变阻器滑片
如图所示，这是人体身高测量仪的电路示意图，R0是5Ω的定值电阻，R是滑动变阻器，电源电压恒为6V，滑片会随身高上下平移。当开关闭合，被测身高降低时，下列说法正确的是（ ）
A.电流表的示数变大
B.电压表的示数变小
C.电压表的示数与电流表的示数的比值变小
D.该电路的最大总电功率为7.2W
A.该电路的电源电压为8V
B.灯泡正常发光时电阻为18Ω
C.灯泡的最小功率为3.5W
D.电路的功率范围为1.8W～4.5W

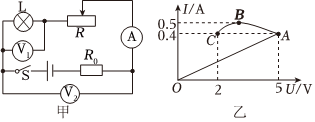

如图甲，R0为定值电阻，灯L标有“3V 1.5W”字样，电源电压U总保持不变。闭合开关S，滑动变阻器R的滑片从某一位置移到某一端的过程中，其接入电路的电阻改变了ΔR，电路消耗的总功率改变了ΔP，同时三只电表示数均发生变化。图乙中有OA、AB和BC三段图像，其中有两段反映了上述滑片移动过程中电压表V1和V2示数与电流表A示数的对应关系。下列说法中正确的是（ ）
A.ΔR为6.5Ω
C.ΔP为1.3W
B.U总为11V
D.OA是R0的U-I图像

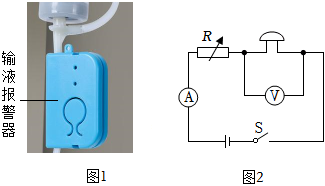

A.电铃的工作原理是磁场对通电导体有力的作用
B.药液未输完电铃不响，是因为没有电流通过
C.压敏电阻R的阻值随着药液的减少而减小
D.药液输完时，电路的总功率最小

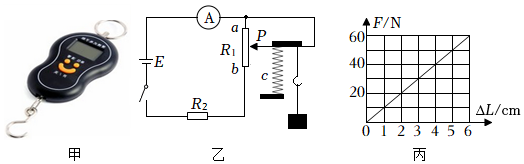

A.电路中定值电阻R2无意义，可删除
B.所称物重增大时，定值电阻R2的电功率减小
C.电源电压为6V
D.当电子秤示数为2kg时，电路中的电流为0.2A
