服务热线
图-1为自动保温电饭锅的电路图，电源电压为220V恒定不变，R1、R2是发热电阻，S是温控开关，能在触点a和b间切换工作状态。在某次煮饭过程中，电饭锅消耗的电能W与工作时间t的关系如图-2所示。下列说法正确的是（ ）
可知，电路的总功率最小，电饭锅处于保温挡；
＝
＝800W，故B正确；
＝
≈3.64A，故C错误；
可知，R1的阻值：R1＝
＝
＝60.5Ω，
＝
＝80W，
可知，R1、R2的串联总电阻：R＝
＝605Ω
某同学家浴室里安装了一款风暖浴霸，通过开关断开闭合既可以实现照明、又可以实现送暖风、热风的功能，其简化电路如图所示，R1、R2是两根阻值相同的电热丝。下表是浴霸电路的部分参数。下列各有关结论说法不正确的是（ ）| 额定电压 | 220V |
| 照明功率 | 50W |
| 暖风功率 | 1270W |
| 热风功率 | 2370W |
A.只闭合S2时浴霸处于暖风状态
B.每根电阻丝的阻值是44Ω
C.浴霸正常工作10min电路消耗的最大电能为2.214×106J
D.浴霸中电动机的电功率为170W
某同学家浴室里安装了一款浴霸，它既可以实现照明、换气，又可以实现送自然风、暖风、热风，其简化电路如图所示，开关S可分别与0、1、2触点接触，R1、R2是两根阻值相同的电热丝。如表所示是浴霸的部分参数。| 额定电压 | 220V |
| 照明功率 | 20W |
| 换气功率 | 35W |
| 暖风功率 | 1133W |
| 热风功率 | 2233W |
A.①③
B.②③
C.②④
D.③④
小明家控制照明灯的按键开关上有一个指示灯，如图所示。实际使用时发现：按键开关闭合时，标有“220V 40W”的照明灯正常发光；按键开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示按键开关的位置。查阅开关的相关资料可知，指示灯的额定电压约为220V，功率为2W～3W。下列说法正确的是（ ）
A.照明灯和指示灯应并联在电路中
B.按键开关闭合时，通过照明灯和指示灯的电流相等
C.照明灯正常发光10h,照明灯和指示灯消耗总电能0.4kW?h
D.指示灯一般用超导体材料制成
A.甲灯的实际功率是一定的
B.将乙灯接入110V电路中，它的实际功率为50W
C.两灯均正常发光时，相同时间内乙灯消耗的电能较多
D.两灯均正常发光时，乙灯灯丝电阻较大

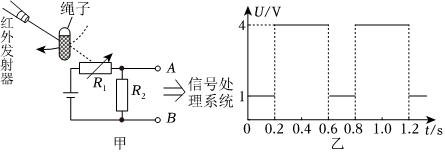

A.AB间的电压为4V时，计数器会计数一次
B.R1受到红外线照射时和不受红外线照射时，电路中电流之比为3：1
C.R1受到红外线照射时的电阻和不受红外线照射时的电阻之比为10：1
D.若R2=2Ω，按图乙规律测试1min,R1消耗的电能为210J
A.热敏电阻R的阻值随温度的升高而增大
B.当皮肤温度升高时，电压表的示数变大
C.电源电压为6V
D.当报警时，通电5min定值电阻R0消耗的电能为27J
A.电阻R1＝12Ω
B.当S2闭合时，电路消耗的总电功率P＝9.8W
C.电源电压U＝9V
D.当S断开时，相等的时间内R1与R2消耗的电能之比是1：4
如图甲所示，坐位体前屈是中学生体质健康测试项目之一。图乙是小亮同学为其设计的工作原理图，电源电压恒为3V，定值电阻R1=10Ω，R2为一根长30cm的均匀电阻丝（阻值跟长度成正比），其最大阻值为30Ω，挡板未受推力时，滑片P位于电阻丝的B端，在挡板处施加推力时，滑片P可自由滑动。闭合开关，下列说法正确的是（ ）
A.坐位体前屈成绩越大，测试仪示数越大，用电压表示数表示坐位体前屈成绩更合理
B.当推动挡板使滑片P由B端移动到A端时，电压表的示数变化了2V
C.电路消耗的最小功率是0.225W
D.当成绩达到优秀（≥18cm）时，电流表的示数大于0.15A
如图所示电路，电源电压恒定不变，定值电阻R1与R2阻值相同。让滑动变阻器R3的滑片位于中点，只闭合开关S2时，电压表V的示数为2V；开关S2、S3闭合，S1断开时，电流表A1的示数为0.2A。将R3的滑片移到b端，三个开关都闭合时，电流表A2的示数为0.4A。下列结果不正确的是（ ）
A.电源电压为6V
B.R3的最大阻值是60Ω
C.将R3的滑片移到b端，三个开关都闭合时，100s电路消耗的电能为300J
D.开关S1、S2闭合，S3断开时，电路消耗的总功率为0.3W
图甲是中学生体质健康测试坐位体前屈测试仪，其简化电路如图乙，电源电压恒为6V，R1=10Ω，电阻丝R2粗细均匀，总长度为40cm。闭合开关，挡板P在a端时，坐位体前屈成绩为0，电流表示数为0.1A；挡板P在b端时，坐位体前屈成绩为40cm,电压表示数为3V。测试过程中，下列说法正确的是（ ）
A.挡板P由a端向b端滑动时，电流表示数变大，电压表示数变小
B.保护电阻R0的阻值为20Ω
C.电阻R1消耗的最大功率为0.9W
D.若测试标准中成绩大于等于20cm为优秀，当成绩达到优秀时，电流表的示数小于0.15A
如图甲所示，电源电压保持不变。闭合开关S，滑动变阻器的滑片P从a点滑到b点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。下列叙述正确的是（ ）
A.电流表示数为3A时滑片在b点
B.滑片在a点时，10s内电阻R消耗的电能为90J
C.图乙中dc是表示电压表V2的示数随电流表示数变化的图线
D.滑片从a点滑到b点的过程中，电路消耗的总功率最大值为22.5W
A.电源电压为6V
B.小灯泡的电阻为10Ω
C.小灯泡的额定功率为1.8W
D.整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
A.电热丝R1的阻值为24.2Ω
B.热敏电阻Rx随温度的升高而减小
C.该水族箱一天消耗的电能为3.6×106J
D.若要将水族箱内的最高温度调至30℃，滑动变阻器R的滑片应向左移动

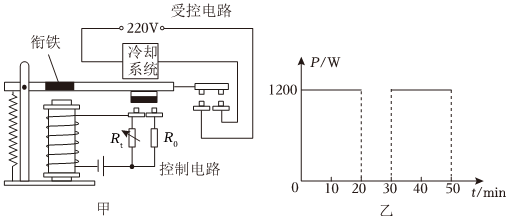

A.受控电路30min内消耗的电能为2.16×106J
B.电磁铁上端是N极
C.受控电路工作时，通过电阻R0的电流为0.03A
D.热敏电阻Rt的变化范围为20Ω～25Ω
dyczwuyn
2025-04-12
初中物理 | | 选择题
纠错
收藏
下载
相似
组卷
解析
如图甲是一款智能控温抗寒服，抗寒服内有输出电压为5V的充电宝，为内部电加热模块供电。如图乙所示为其简化电路图，R1、R2均为电热丝（阻值不变），抗寒服有低温挡4W和高温挡14W两挡，可实现“恒温保暖”或“10秒速热”。下列分析正确的是（ ）
