今年在世界杯上首次引入半自动越位识别判罚技术，如图所示为识别判罚技术的简化电路图。图中VAR视频助理（电脑）控制S1，现场辅助裁判控制S2，当出现越位时，只要S1S2中任意一个开关闭合，电路提示灯L便会亮起。请按照上述要求在图中补全电路图。
在火车车厢后面有两个厕所，只有当两个厕所的门（相当开关）都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人字样”，提醒旅客两个厕所内都有人。请你把图中的各元件符号连接成符合上述要求的电路图。
?
某风暖浴霸由两个开关控制，当闭合S1时，电动机工作，起送风作用，再闭合S2时，发热丝R开始工作，吹暖风；如果只闭合S2时，电动机和发热丝都不工作。请在图中虚线框内将风暖浴霸的内部电路连接完整并将其正确接入家庭电路中。
理发店的电吹风既能吹冷风也能吹热风，内部主要有电动机（带动风扇旋转产生风），电热丝（产热部件）及开关导线等部件，为了保证电吹风的安全使用，要求开关动作时不能出现只产热不吹风现象，吹热风时不影响风速。请在图中画出符合上述要求的电吹风内部简易电路图。（图中现只画出电源和电热丝的部件，开关用两只）。
某商场的电动扶梯只在白天且有人搭乘时开启。如图所示，利用自动开关S1（有人时闭合，无人时断开）及自动开关S2（白天闭合，夜间断开）即可实现该电动扶梯（用
表示）的自动控制。请你根据上述要求将电路图补充完整。
如图甲所示是一款带风扇的便携式台灯，台灯和风扇可以单独工作，且风扇有两挡风力（通过串联定值电阻实现），图乙是其部分简化电路。请将灯泡、电动机和定值电阻的符号正确填入电路，使其符合工作要求。
“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。
小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上（相当于开关闭合）时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请在图中连接符合要求的电路图。
汽车的座椅和安全带插口相当于两个开关，当坐在座椅上时，座椅开关闭合，指示灯亮提醒乘客未扣上安全带，当安全带插入插口时，安全带插口开关闭合，指示灯熄灭；R0是防止电路短路的元件，请根据以上实际应用，连接符合要求的电路图。
如图（a）是动车车站的自动检票闸机口。乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。身份证系统相当于开关S1，人脸识别系统相当于开关S2，信息符合后开关自动闭合。请根据以上要求，将图（b）中的模拟电路补充完整。
在项目化学习中，科技小组的同学给旧电吹风加装两根塑料管改装成湿鞋烘干器，如图1所示，可实现冷风吹干和热风烘干两种功能。其内部电路是由一个发热电阻（
）、一个电动机（
）和两个开关组成的并联电路。发热电阻正常工作时功率为440W，且不能单独工作出现“干烧”现象。请你帮助他们解决下列问题：
dyczwuyn
2025-04-13
初中物理 | | 填空与作图题

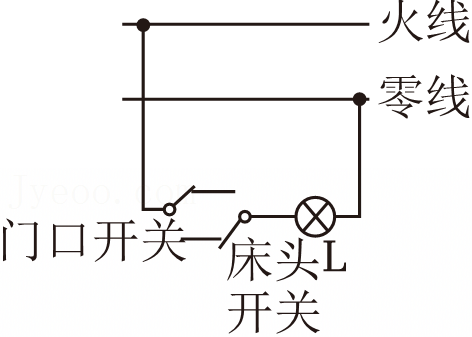

晚上吃过晚饭后，小明爸爸想设计一种电路：卧室门口和床头都有一个开关，而且两个开关都可以控制卧室灯的通断。请你补全如图所示的电路设计图。
