可知，电阻减小，通过电阻的电流增大，再根据电路电功率公式P＝UI，电源电压一定，电流增大，电路消耗的总功率变大，故A错误；
，则此时的RF＝R﹣R电阻箱＝200Ω﹣100Ω＝100Ω，由图乙可知：RF和F的关系为RF＝F+50，所以F＝50N，即G药液＝F＝50N，所以桶中药液质量最大可达：
，故B正确；
可知，要使药液泵刚启动时容器中的药液质量更大，压敏电阻受到的压力越大，由图乙可知RF更大，则应将电阻箱R的阻值调小，故C错误；
＝
，由基本不等式可知当
时，即R＝RF'时，PF最大，此时RF＝R＝200Ω，由乙图可知此时压敏电阻受到的压力F′＝150N，由于容器质量可以忽略，药液的重力G药液'＝F'＝150N，则桶中药液质量为：
，故D正确。

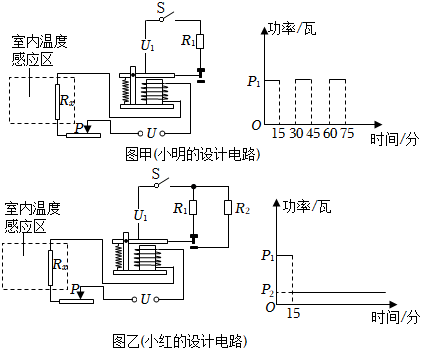

A.甲、乙两图电路中热敏电阻Rx的阻值随温度的升高而增大
B.小红设计的电路中P2=220W
C.若制暖装置中开关S均闭合75分钟后，室内末温相同，从节能角度，小红同学设计的制暖装置更省电
D.若要适当提高室内的温度，可以调小变阻器的阻值
小明同学设计了一种烟雾报警装置（如图所示），R0的电阻为40Ω，R为光敏电阻，其阻值随激光的光照强度减弱而增大，电源电压保持不变。当电路中电流小于或等于0.4A时，烟雾报警器报警。闭合开关S后，当电流为0.5A时，光敏电阻R的电功率为4W。下列说法中错误的是（ ）
A.电源电压为28V
B.当电压表的示数为10V时，烟雾报警器报警
C.R的阻值至少为30Ω时，烟雾报警器才会报警
D.当电路中的电流为0.6A时，R消耗的电功率为2.4W
某实验小组设计了一款门外测温报警装置，其简化电路如图所示。门外来人用手按压力感电路中的压敏电阻R压（其阻值随压力的增大而变小），当定值电阻R1两端的电压U1≥1V时，将触发热感电路开关S2闭合；若热感电路中的电流I2≥0.2A，则会触发另外的报警器（图中未画出）发出警报，门内人员即可通过报警提示决定是否开门。还可以通过调节滑动变阻器R2来设置不同的报警临界温度。已知两电路的电源电压均为6V，电压表量程为0～3V，电流表量程为0～0.6A，R1的阻值为6Ω，R2标有“50Ω，1A”，热敏电阻R热随温度的变化情况如表。下列有关描述正确的是（ ）| 温度/℃ | 35 | 35.5 | 36 | 36.5 | 37 | 37.5 | 38 | 38.5 | 39 |
| R热/Ω | 45 | 36.5 | 25 | 22 | 21.5 | 19 | 18 | 17 | 16.8 |
A.当门外来人用手按压压敏电阻R压时，力感电路中电压表示数随之变小
C.当电压表示数为1V时，力感电路消耗的总功率为1W
B.当设置的报警临界温度为36.5℃时，滑动变阻器接入电路的阻值为30Ω
D.若想提高设置的报警临界温度，则需将滑动变阻器R2的滑片向下移动
如图-1所示，R是光敏电阻，R0是阻值为10kΩ的定值电阻，电源电压U为9V。照度（光照越强，照度越大，单位为Lux）表由量程为0～3V的电压表改装而成，光敏电阻R的阻值与光的照度关系图像如图-2所示。下列说法正确的是（ ）
A.当照度增大时，R的阻值变大
B.当照度减小时，电压表的示数增大
C.照度表能够测量的最大照度为1.2Lux
D.该电路消耗的最大电功率为2.7W

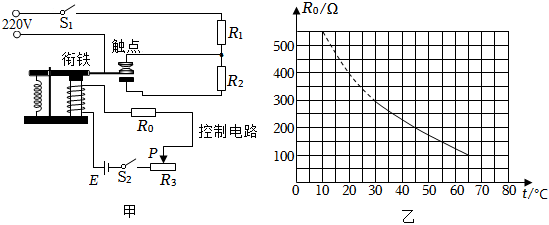

A.S1闭合，热水器一定处于加热状态
B.当水温设置45℃时，R3=200Ω
C.若要提高设置温度，应左移R3滑片
D.P加热=3P保温

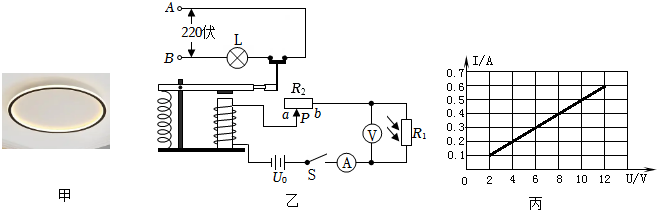

A.导线B连接家庭电路中的火线
B.光敏电阻阻值R1的大小和光照强度的关系是光敏电阻的阻值随光照强度的增加而增大
C.控制电路消耗的最大功率为7.2W
D.滑动变阻器的最大阻值为120Ω
地下车库、停车场极容易积累大量的一氧化碳气体，损害人体健康。一般情况下，一氧化碳浓度达到或超过30ppm时，需要进行排风处理。如图-1所示是小晋设计的一氧化碳自动报警装置的部分电路，R1为滑动变阻器，R为一氧化碳传感器，其阻值随一氧化碳浓度变化的关系如图-2所示，电源电压为4.5V，滑动变阻器滑片处于某一位置。当电压表示数升高到3V时，自动报警，启动排风系统。下列说法正确的是（ ）
A.电压表应该接在2位置处
B.滑动变阻器R1接入电路的阻值是15Ω
C.刚开始报警时，电路的总功率为0.45W
D.若要使自动报警浓度降低，可向左调节滑动变阻器滑片
某商场为了统计出入商场的人流量，在大门前安装计数装置，有人经过大门时计数一次，简化电路图如图甲所示。其中S为红外线发射器，R1为光敏电阻，闭合开关，有人经过大门时会挡住射向R1的红外线，R1的阻值会变大，R0为定值电阻，某一时段电压表示数随时间变化的图像如图乙所示。已知电源电压恒为3V，R0的阻值为30Ω。则下列说法正确的是（ ）
A.电压表的示数为2V时，计数器会计数一次
B.有人经过大门时，R1的阻值为40Ω
C.无人经过大门时，电路的总功率为0.1W
D.有人经过大门和无人经过大门时R1的阻值之比为4：1

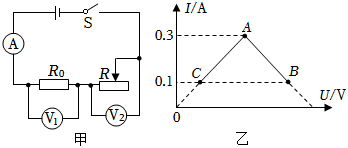

如图甲所示，电源电压保持不变，定值电阻R0=10Ω。闭合开关S，在保证电路安全的前提下，将滑动变阻器的滑片P从最右端开始最大限度地向左端调节，两电压表示数与电流表示数变化的图像如图乙所示。下列说法正确的是（ ）
A.电源电压为3V
B.AB图线对应的是电压表V1示数变化
C.滑动变阻器的最大阻值为50Ω
D.电路消耗的最大功率为3.6W
A.A点相当于电源的负极
B.此次电鳗放电的电压为10V
C.此次电鳗放电的功率为2W
D.若某次电鳗跃起的高度变高，则电路中电阻不变
A.定值电阻R0的阻值为5Ω
B.滑动变阻器最大阻值6Ω
C.乙图阴影部分面积为2.88W
D.丙图b点的坐标为（2V，4.5W）
如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω，0.5A”字样，滑动变阻器R2标有“20Ω，1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，以下判断正确的是（ ）A.①②③④均正确
C.只有①②③正确
B.只有①④正确
D.只有②③正确
A.电源电压为14V
B.小灯泡L正常发光时的电阻为40Ω
C.滑动变阻器R的最大阻值为50Ω
D.小灯泡L的额定功率为4.8W
A.要想让计数器更容易触发计数，可以增大R0的阻值
B.要想让计数器更容易触发计数，可以减小电源电压
C.为保证电子计数器有效工作，电阻R0最小值为600Ω
D.若R0最小，当磁铁与磁敏电阻Rs离得最远时，Rs消耗的电功率为2.4W
