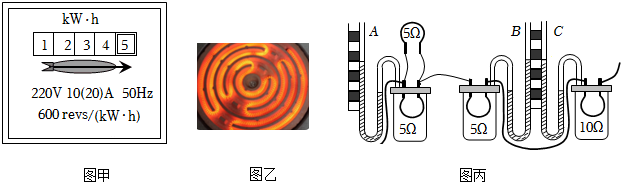

187268. （2025•铁一中学•四模）如图甲所示为小明家的电能表，若小明家此时只有电炉在烧水，该电能表的转盘在5min内转了60转，则这段时间内小明家电炉子的功率为 kW，小明观察到图乙电炉丝热得发红，而跟电炉丝连接的导线却发热不明显，可以通过比较图丙实验中的（选填“A、B、C”）两个液柱高度可解释说明这种情况。
$德优题库$

共享时间:2025-04-24 难度:2

纠错

下载

相似

组卷

[考点]

用电能表测用电器的电功率，焦耳定律的应用，

[答案]

1.2；B、C。

[解析]

解：（1）600r/（kW•h）表示电路中的用电器每消耗1kW•h电能，电能表的转盘转过600转，
则电能表转盘转了60转，用电器消耗的电能：W＝

＝0.1kW•h；
电炉的功率：P＝

＝

＝1.2kW；
（2）图乙中的电炉丝与导线是串联的，通过的电流和通电时间相等，根据Q＝I²Rt可知电阻越大，产生的热量越多，电炉丝的电阻远大于导线的电阻，所以在相同的时间内，电炉丝产生的热量较多，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热；图丙中B、C两电阻串联接入电路，通过两电阻的电流相等，两电阻的阻值不同，故可用图丙中的B、C两个液柱高度可说明这种情况。
故答案为：1.2；B、C。

[点评]

本题考查了"用电能表测用电器的电功率，焦耳定律的应用，"，属于"必考题"，熟悉题型是解题的关键。
