图甲所示是小明购买的电动牙刷，图乙为该电动牙刷的内部电路图，闭合开关S1，为了使电动机与灯泡串联工作，S3应接 （选填“1”或“2”）接线柱，S2应 （选填“断开”或“闭合”）；若开关S1、S2闭合，S3接2接线柱时，灯泡发生断路，此时电动机 （选填“能”或“不能”）工作。
如图所示，灯泡L1、L2（灯丝电阻不受温度影响）串联接在电路中，闭合开关S，两灯都能发光。一段时间后，L1熄灭，L2变得更亮。分析原因可知L1发生 （选填“短路”或“断路”）。
在空间站中书写并非易事。若用铅笔书写，飞溅的铅笔芯颗粒（石图）导电性能极佳，进入电器会导致电路发生 故障；若用钢笔或圆珠笔书写，太空中墨水因为不受 ，不会自动往下流，无法书写。如图是我国自主研发的“太空圆珠笔”，密封在笔内的氮气膨胀推动墨水流出，在书写过程中，笔芯内氮气的质量 （选填“变大”、“变小”“不变”）。
如图所示的电路中，闭合开关 ，即可让灯泡L1和灯泡L2组成并联电路，闭合开关 ，即可让灯泡L1和灯泡L2组成串联电路，不允许同时闭合开关 ，否则会造成电源 （选填“短路”或“断路”），从而损坏电源。
在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2 联。如果将开关S1、S2闭合，S3断开，则灯L1、L2 联，同时闭合S1、S2、S3会出现 现象。

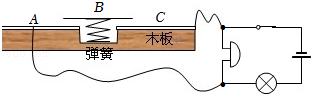

如图是具有报警功能的文物展示台，由木板、弹簧、金属片A、B、C和报警电路组成。当把物品放在展示台上时，金属片A、C接通，电铃被 ，此时流过金属片的电流方向为 （选填“由A到B”或“由B到A”）；若把物品搬离，金属片B在弹力作用下与金属片A、C分开，此时通过灯泡和电铃的电流 （选填“相等”或“不相等”）。
如图所示的电路，电源电压保持不变，两只同样规格的小灯泡标有“3.8V，0.3A”的字样。只闭合开关S1、S2时两灯泡均发光，电压表的示数为3V，此时两灯 （选填“串联”或“并联”）；若再闭合开关S3，则电压表示数为 V。
dyczwuyn
2025-03-04
初中物理 | | 填空与作图题
如图所示电蚊拍有灭蚊和照明功能。闭合开关 时，可以灭蚊；闭合开关 时，可以既灭蚊又照明。
纠错
收藏
下载
相似
组卷
解析
如图所示的电路中，如果使L1、L2串联，应闭合开关 ，如果使L1、L2并联，就闭合开关 。如果闭合开关 ，则会出现电源短路现象，这是不允许的。
如图所示的电路中，闭合开关后电流方向是由 （A/C）到B，闭合开关瞬间两灯 （能/不能）同时发光。
电视节目《荒野求生》中展示了一个在野外获取火种的方法：将口香糖锡纸中间剪掉一些，一端接在电池的正极，另一端接在电池的负极，很快锡纸条开始冒烟、着火，如图所示。这是因为锡纸中的锡属于 （选填“导体”“半导体”或“绝缘体”），将其两端直接与电池正负极相连会造成 （选填“断路”或“短路”），且锡纸条中间剪细处的电阻较 ，根据 可以判断，此处产生热量较多，容易使温度达到锡纸的着火点而燃烧起来。
