如图所示，电源电压不变，R1=6Ω，R2=12Ω。当S1闭合、S2断开时，电流表的示数为1A，则电源电压是 V；当开关S1、S2断开时，电流表的示数为0.2A，R3的阻值是 Ω；当S1、S2都闭合时，电流表的示数是 A。

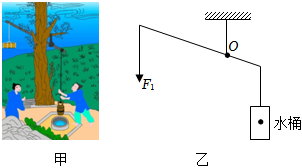

桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应用，如图甲所示，图乙是桔槔的简化示意图，请在图乙中作出杠杆阻力F2示意图，并画出动力F1的力臂l1。
快乐的暑假马上就要来临，小博同学收拾好行李箱，准备出去旅行。行李箱可以视为杠杆，（O为支点，B为重心，A为拉杆的端点），小博同学用拉力F使拉杆旅行箱在如图所示位置静止，请你帮助他画出拉力F的力臂l。
如图所示，是永宁门夜晚护城河吊桥升起的过程，在杠杆OA的B点系一根细绳，细绳绕过滑轮。在细绳的另一端施加一个拉力F，在此刻吊桥静止静止。画出此时拉力F的动力臂L。
如图所示是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。请在图中的A、B两点分别画出动力F1和阻力F2的示意图。
如图所示为我国古代的一种攻城武器——投石机的简化图，它在发射石弹前用力F将A端拉下并放好石弹，发射时只需撤掉A端外力F就可以将石弹发射出去。请在图中画出力F的力臂。

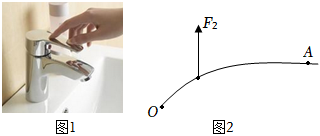

生活中我们要节约用水，用完水后要记得及时关闭水龙头。图1是洗手台关闭水龙头的情景，水龙头手柄可视为一根杠杆（O为支点），请你画出施加在A点的最小动力F1示意图及其动力力臂L1。
dyczwuyn
2025-03-08
初中物理 | | 填空与作图题
按要求作图。如图甲所示是李林同学的笔记本电脑，请在图乙中画出打开电脑屏幕时，力F的力臂L。
纠错
收藏
下载
相似
组卷
解析
如图所示，这是一款放在水平桌面上的弯月形灯头的台灯，用手拨动弯月形灯头可以使其绕O点转动，请你画出竖直向下拨动灯头时F的力臂L。
如图所示，活塞式抽水机AOB部分可视为杠杆，杆在动力F1的作用下绕O点匀速转动，请在图中画出F1的力臂l1。
请画出门手柄受到的压力F的力臂。
如图所示是古代劳动人民用桔槔汲水的简化图，请画出杠杆上A点受到的拉力的力臂l1。
如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，请画出作用在手柄A点动力F1的动力臂l1。
如图所示是教室中的学生椅，人坐在椅面上若用力向后靠，椅子可能会向后倾倒。请画出椅子即将向后倾倒时，支点O的位置及靠背所受压力F2的力臂l2。
如图所示，O为轻质杠杆OA的支点，下方吊着小球，请画出使杠杆保持平衡的最小力F1的示意图和杠杆所受阻力F2的示意图。
