186975. （2025•西安市•五模）如图所示，接线盒的上部有两只灯泡，导线接在盒的内部，接线盒的另两个接线柱与电源和开关相连。闭合开关，两只灯泡正常发光。若要判断两只灯泡的连接方式，下列操作中，可能达到目的的是（　　）
$德优题库$

A.用导线将a、b连接

B.任意取下一只灯泡

C.将L₁和L₂的位置互换

D.在电池和开关之间接一只电流表

共享时间:2025-05-10 难度:1

纠错

下载

相似

组卷

[考点]

开关在串并联电路中的作用，

[答案]

[解析]

解：
A、用导线将a、b连接，若电路是并联电路，则电源会被短路，电源烧坏，故A错误；
B、任意取下一只灯泡，若另一个灯泡发光，则为并联电路，若不发光，则为串联电路，故B正确；
C、将L₁和L₂的位置互换，无法判定电路的连接方式，故C错误；
D、在电池和开关之间接一只电流表，电流表只能测量电流的大小，无法判定电路的连接方式，故D错误。
故选：B。

[点评]

本题考查了"开关在串并联电路中的作用，"，属于"常考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184653. （2024•鄠邑区•九上期中） $德优题库$ 物理兴趣小组的天慧同学遇到了一个难题，请你帮她解决一下：如图所示，下列说法不正确的是（　　）

A.只闭合开关S₁和S₃，只L₁发光

B.只闭合开关S₁，L₁和L₂组成串联电路

C.只闭合开关S₂和S₃，L₁和L₂组成并联电路

D.闭合开关S₁、S₂和S₃，L₁和L₂都亮

共享时间:2024-11-25 难度:1 相似度:2

解析

纠错

下载

组卷

184851. （2023•莲湖区•九上期中） $德优题库$ 如图是电冰箱的简化电路图，M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断错误的是（　　）

A.开关S₁断开，S₂闭合时，照明灯亮，电动机停止工作

B.开关S₁、S₂都闭合时，照明灯与电动机并联

C.关上冰箱门时，开关S₁自动断开，使得照明灯熄灭

D.冰箱内温度降低到设定温度时，开关S₁自动断开，电动机停止工作

共享时间:2023-11-18 难度:2 相似度:1.5

解析

纠错

下载

组卷

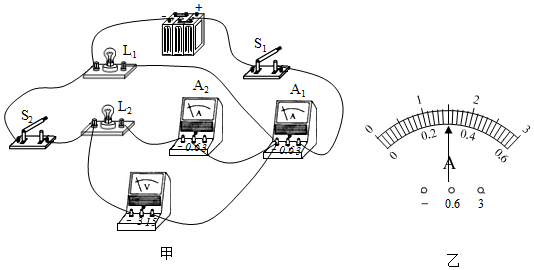

184900. （2023•高新一中•九上期中）如图甲所示电路，闭合开关S₁、S₂时，小灯泡L₁和L₂发光，电压表有示数，电流表A₁和A₂指针的位置均如图乙所示，下列说法正确的是（　　） $德优题库$
