如图是某品牌平衡车的部分电路简图，当手动闭合S1时，指示灯亮起，此时骑行者再站立于平衡车踏板上后S2自动闭合，平衡车开始运动，当手动断开：S1时，指示灯熄灭，平衡车不能运动。请根据上述要求将电路图连接完整。
如图所示是小明家的电能表。
如图，是小明家的电能表，示数为 kW?h,当小明单独打开取暖器时，他发现家中电能表的转盘在30min内转动了1200圈，取暖器实际功率为 kW。为了保护电能表不被烧坏，小明家中最多还能接入总功率为 kW的用电器。

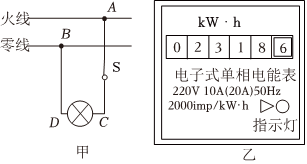

小红家的电能表表盘如乙图所示，则此电能表所在电路允许的最大功率为 W。若闭合客厅照明灯开关S，发现灯不亮，用测电笔检测C、D两点时（如甲图所示），氖管均发光，检测A、B两点时，只有A点氖管发光，则故障原因可能是 （选填“A、B间短路”；“D、C间短路”；“A、D间断路”；“B、D间断路”）；排除故障后，单独使用客厅照明灯，电能表指示灯6min闪烁了11次，该灯的实际功率是 W。

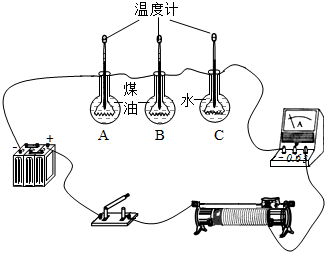

如图所示，三个完全相同的烧瓶A、B、C中分别装入质量和初温均相等的液体，其中，A、B中装的是煤油，C中装的是水，A、B、C瓶中电阻丝的阻值分别为RA、RB、RC，且RA＜RB=RC（不计热损失）。
dyczwuyn
2024-11-12
初中物理 | 九年级上 | 填空与作图题
纠错
收藏
下载
相似
组卷
解析
如图所示，三个完全相同的烧瓶A、B、C中分别装入质量和初温均相等的液体，其中，A、B中装的是煤油，C中装的是水，A、B、C瓶中电阻丝的阻值分别为RA、RB、RC，且RA＜RB=RC（不计热损失）。
