如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，R0是定值电阻，当油箱内油面上升或下降时，油量表（由电流表或电压表改装）的示数会发生变化。下列说法中正确的是（ ）
A.这个油量表是由电压表改装的
B.这个油量表的零刻度与电表的零刻度线不重合
C.随着油量的减少，油量表的示数增大
D.油量增大，R接入电路的阻值变大
如图所示为某种握力计和它的工作原理示意图。电源电压不变，握力计显示表是由电流表改装而成，定值电阻R2阻值为5Ω。不施加力时弹簧一端的滑片P在电阻R1的最上端（弹簧及连片的电阻不计）。使用握力计时电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A.握力减小时，电压表示数与电流表示数比值变小
B.握力最大时，电路中的电流为0.6A
C.R1连入电路的阻值变化范围是0～30Ω
D.电路消耗的总功率变化范围是0.3～1.8W
A.灯泡的亮度将变暗
B.电流表A1的示数将变小
C.电压表示数将变小
D.电压表示数与电流表A2示数的比值将变大
如图甲所示是测体温用的额温枪，图乙是它的工作电路原理示意图。R是热敏电阻，用以感知人体温度，其阻值R与温度t的关系如图丙，R0为定值电阻，显示仪由电压表改装而成，在测量体温时，下列说法中正确的是（ ）
A.显示仪的示数会随被测者体温的升高而减小
B.热敏电阻的阻值随着温度的升高而增大
C.长时间使用后电源电压降低，测相同温度时，显示仪示数变小
D.若将R0换为阻值更小的电阻，测相同温度时，显示仪示数变大
A.油量增加时，R0两端的电压减小
B.油量减少时，通过电路的电流增大
C.当电路中电流为0.01A时，油量为25L
D.R0两端的电压是5.4V，油箱刚报警
A.灯泡的亮度将变暗
B.电流表A1的示数将变小
C.电压表示数将变小
D.电压表示数与电流表A2示数的比值将变大
A.气敏电阻是由超导材料制成的
B.当污染物浓度增大时，电流表示数增大
C.当污染物浓度增大时，电压表示数增大
D.污染物浓度监测表是电压表改装而成的
A.电流表示数显示身高，身高越高，示数越大
B.电压表示数显示身高，身高越高，示数越小
C.R消耗的功率与体检者的身高无关
D.体检者的身高越高，定值电阻R0消耗的功率越小
某物理兴趣小组设计了一种测定蹦床所受压力的装置，其原理如图乙所示。压敏电阻的阻值随压力的变化而变化，其阻值R与压力F关系如图丙所示。下列说法正确的是（ ）
A.当压力增大时，电压表的示数变小
B.当压力增大时，电压表与电流表的示数之比不变
C.当压力增大时，电流表的示数变小
D.若电流表无示数，电压表有示数，则电阻R短路
A.电路中总电阻变大
B.电流表A1的示数为零，A2的示数变大
C.电流表A1的示数不变，A2的示数变大
D.电流表A1示数是A2示数的2倍
A.电压表V1示数变大，电路表示数变小
B.电压表V2示数不变，电流表示数变大
C.电压表V1示数和电流表示数的乘积变大
D.电压表V2示数和电流表的比值不变
A.电流表A 的示数不变
B.电流表A1的示数变小
C.电压表 V的示数变大
D.电压表 V 的示数与电流表A 的示数的比值变小
如图所示，这是人体身高测量仪的电路示意图，R0是5Ω的定值电阻，R是滑动变阻器，电源电压恒为6V，滑片会随身高上下平移。当开关闭合，被测身高降低时，下列说法正确的是（ ）
A.电流表的示数变大
B.电压表的示数变小
C.电压表的示数与电流表的示数的比值变小
D.该电路的最大总电功率为7.2W
如图所示是利用电路测量托盘中物体重力的小仪器，其中R1是定值电阻，R2是粗细均匀的电阻丝，当托盘上不放任何重物时，滑片P恰好处于a端，则下列说法正确的是（ ）
A.可将电流表的表盘改装用来显示托盘上物体所受重力的大小
B.当托盘内物体的重力变大时，电路的总功率变小
C.若R1短路会导致测量结果偏小
D.适当增大电源电压，可使测量结果更精确
dyczwuyn
2024-11-12
初中物理 | 九年级上 | 选择题
纠错
收藏
下载
相似
组卷
解析
如图，电源电压不变，闭合开关，滑片由中点向左移动的过程中，说法正确的是（ ）
如图，电源电压不变，闭合开关，滑片由中点向左移动的过程中，说法正确的是（ ）
如图-1所示，这是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图-2所示，R0为定值电阻。下列说法正确的是（ ）
如图所示，R1、R2是阻值相同的两个定值电阻，当闭合开关S1后，两电流表示数相等；当再闭合开关S2后（ ）
如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（ ）
如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动过程中，下列说法正确的是（ ）

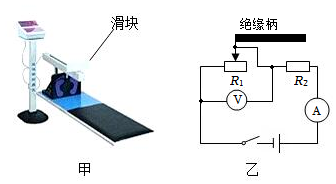

如图甲是体育课上坐位体前屈测量仪，图乙是同学们设计的模拟电路，闭合开关，当推动绝缘柄使滑动变阻器的滑块向左移动，可以利用示数增大的电表反映测量成绩。在此测试过程中下列分析正确的是（ ）
