184643. （2024•蓝田县•九上期中）如图甲所示的电路中，电压表所用的量程不明。当电路闭合后，V₁和V₂的示数分别如图乙、丙所示，电流表的示数为0.5A。求：
（1）通过灯泡L₂的电流。
（2）电源电压。
（3）灯泡L₁两端的电压和灯泡L₂两端的电压。 $德优题库$

共享时间:2024-11-26 难度:3

纠错

下载

相似

组卷

[考点]

运用串联电路中的电流规律计算，电压表的读数，运用串联电路中的电压规律计算，

[答案]

（1）通过灯泡L₂的电流为0.5A；

（2）电源电压为6.5V；

（3）灯泡L₁两端的电压为2.5V，灯泡L₂两端的电压为4V。

[解析]

解：（1）由甲图可知，两灯泡串联，电流表测电路中的电流，已知电流表的示数为0.5A，因为串联电路中电流处处相等，则通过灯泡L₂的电流I₂＝I＝0.5A；
（2）电压表V₁测量的是总电压，即电源电压，电压表V₂测量的是灯泡L₁两端的电压，由串联电路的电压规律可知，电压表V₁示数应大于电压表V₂示数，由图乙、丙可知，电压表V₁指针偏角小于电压表V₂指针偏角，所以电压表V₁量程应为0～15V，示数U_v1＝6.5V，所以电压表V₂量程应为0～3V，示数U_v2＝2.5V，所以电源电压U＝U_v1＝6.5V；
（3）由（2）可知，灯泡L₁两端的电压U₁＝U_v2＝2.5V，
由串联电路的电压规律可知，灯泡L₂两端的电压U₂＝U﹣U₁＝6.5V﹣2.5V＝4V。
答：（1）通过灯泡L₂的电流为0.5A；
（2）电源电压为6.5V；
（3）灯泡L₁两端的电压为2.5V，灯泡L₂两端的电压为4V。

[点评]

本题考查了"运用串联电路中的电流规律计算，电压表的读数，运用串联电路中的电压规律计算，"，属于"典型题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

184889. （2023•蓝田县•九上期中） $德优题库$ 如图所示的电路中，电源电压不变，当开关S断开时，电压表V₁的示数为5V，电压表V₂的示数为7V；当开关S闭合时，电压表V₁的示数为9V，电压表V₂的示数为5.4V。求：
（1）电源电压是多少V？
（2）开关S闭合时，灯L₁两端的电压是多少V？
（3）开关S断开时，灯L₁两端的电压是多少V？

共享时间:2023-11-16 难度:1 相似度:1.33

解析

纠错

下载

组卷

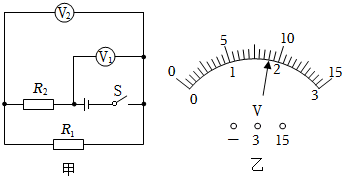

184547. （2024•汇知中学•九上期中）如图甲所示的电路中，当闭合开关S后，两个电压表指针偏转情况均如图乙所示，电源两端电压保持不变，定值电阻R₁的电阻为10Ω。求：
$德优题库$
（1）定值电阻R₂两端的电压是多少？
（2）通过定值电阻R₁的电流是多少？
（3）定值电阻R₂的电阻是多少？

共享时间:2024-11-15 难度:4 相似度:0.58
