183410. （2025•师大附中•九上期末） $德优题库$ 如图是某变频空调电路原理示意图，电源电压U₁不变，R_S为调控电阻，可通过遥控调节其阻值大小，R_t为热敏电阻，其阻值随温度的变化而变化，L为磁控开关。电磁铁是利用电流的效应来工作的，当环境温度升高到设定值时，L的两个磁性弹片因磁力增大而相互吸合，工作电路的变频压缩机开始制冷工作，由此可知，热敏电阻R_t的阻值随温度的升高而（选填“增大”或“减小”）；若要提高设定温度，应将调控电阻R_S的电阻调（选填“大”或“小”）。

共享时间:2025-02-16 难度:2

纠错

下载

相似

组卷

[考点]

电流的磁效应，电磁继电器在实际生活中的应用，

[答案]

磁；减小；大。

[解析]

解：通电导体周围存在磁场，因此电磁铁是利用电流的磁效应来工作的。
由题意知，当环境温度升高到设定值时，L的两个磁性弹片因磁力增大而相互吸合，工作电路的变频压缩机开始制冷工作，这说明随着温度的升高，磁控开关L中的电流增大了，由于电源电压U₁不变，根据欧姆定律

，可以推断出电路中的总电阻必须减小了，而电路中的总电阻是由调控电阻R_S和热敏电阻R_t串联而成的，因此热敏电阻R_t的阻值必须减小了。
设定温度的提高意味着在更高的环境温度下，磁控开关L的两个磁性弹片才会相互吸合。由于磁控开关L的磁力是由其中的电流产生的，将调控电阻R_S的电阻调大时，电路中的总电阻就会增大，从而在相同的电源电压下，电路中的电流就会减小，这样，就需要在更高的环境温度下，热敏电阻R_t的阻值减小到足够小，才能使得电路中的电流增大到足以使磁控开关L的两个磁性弹片相互吸合。因此，若要提高设定温度，应将调控电阻R_S的电阻调大。
故答案为：磁；减小；大。

[点评]

本题考查了"电流的磁效应，电磁继电器在实际生活中的应用，"，属于"易错题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

193345. （2025•唐南中学•三模） $德优题库$ 如图是某变频空调电路原理示意图，电源电压U₁不变，R_S为调控电阻，可通过遥控调节其阻值大小，R_t为热敏电阻，其阻值随温度的变化而变化，L为磁控开关。电磁铁是利用电流的效应来工作的，当环境温度升高到设定值时，L的两个磁性弹片因磁力增大而相互吸合，工作电路的变频压缩机开始制冷工作，由此可知，热敏电阻R_t的阻值随温度的升高而（选填“增大”或“减小”）；若要提高设定温度，应将调控电阻R_S的电阻调（选填“大”或“小”）。

共享时间:2025-04-08 难度:2 相似度:2

解析

纠错

下载

组卷

187343. （2025•曲江一中•三模） $德优题库$ 如图是某变频空调电路原理示意图，电源电压U₁不变，R_S为调控电阻，可通过遥控调节其阻值大小，R_t为热敏电阻，其阻值随温度的变化而变化，L为磁控开关。电磁铁是利用电流的效应来工作的，当环境温度升高到设定值时，L的两个磁性弹片因磁力增大而相互吸合，工作电路的变频压缩机开始制冷工作，由此可知，热敏电阻R₁的阻值随温度的升高而（选填“增大”或“减小”）；若要提高设定温度，应将调控电阻R_S的电阻调（选填“大”或“小”）。

共享时间:2025-04-09 难度:1 相似度:1.5

解析

纠错

下载

组卷

187027. （2025•高新一中•一模）德国物理学家总结了电流跟电压和电阻之间的关系，人们为了纪念这位物理学家，他的名字被命名为（物理量）的单位。电流周围存在磁场的现象称为电流的效应，这是丹麦物理学家在1820年首先发现的。

共享时间:2025-03-07 难度:2 相似度:1

解析

纠错

下载

组卷

187368. （2025•曲江一中•二模） $德优题库$ 兴趣小组利用电磁继电器（电磁铁线圈电阻不计）制作了具有加热、保温功能的恒温加热器，其简化电路如图所示，控制电路中R为热敏电阻（可感受恒温加热器内温度，其阻值随温度的升高而减小）。当闭合S时，螺线管的上端相当于条形磁体的（填“N”或“S”）极，加热器内温度逐渐升高，螺线管产生的磁场会（选填“增强”、“不变”或“减弱”）。

共享时间:2025-03-30 难度:2 相似度:1

解析

纠错

下载

组卷

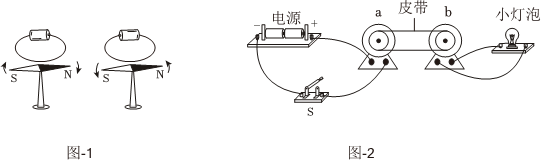

194335. （2024•交大附中•六模）如图所示是几种探究电与磁的实验装置，请回答相关问题。
