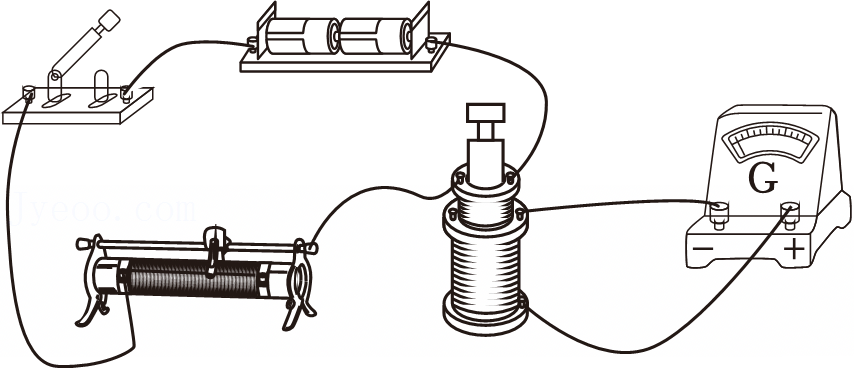

182377. （2021•西安八十九中•高二下期中） $德优题库$ 如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．
（1）用笔画线代替导线将图中未完成的电路连接好．
（2）如果在闭合开关时发现灵敏电流表的指针向右偏了一下，那么闭合开关后，将原线圈迅速插入副线圈的过程中，电流表指针将向偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右滑动时，电流表指针将向偏．

共享时间:2021-05-21 难度:1

纠错

下载

相似

组卷

[考点]

研究电磁感应现象，

[答案]

见试题解答内容

[解析]

解：（1）将电源、电键、变阻器、小螺线管串联成一个回路，再将电流计与大螺线管串联成另一个回路，注意滑动变阻器接一上一下两个接线柱，电路图如图所示．
（2）闭合开关时，穿过大螺线管的磁通量增大，灵敏电流表的指针向右偏；闭合开关后，将原线圈迅速插入副线圈的过程中，磁场方向不变，磁通量变大，电流表指针方向向右偏转；由电路图可知，
原线圈插入副线圈后，将滑动变阻器滑片迅速向右滑动时，滑动变阻器继而电路的阻值变大，电路电流变小，穿过大螺线管的磁通量变小，磁场方向不变，则电流表指针向左偏转；
故答案为：（1）电路图如图所示．（2）右；左．

[点评]

本题考查了"研究电磁感应现象，"，属于"基础题"，熟悉题型是解题的关键。
