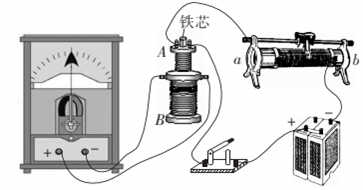

181977. （2022•关山中学•高二下期中）某同学用图中的器材做“探究电磁感应的产生条件”的实验，图中有部分实验器材已用导线连接。
$德优题库$
（1）要使螺线管B中产生感应电流，请用笔画线代替导线将图中的实验电路连接完整。
（2）开始实验时，滑动变阻器的滑片应该放置在（填“a”或“b”）端。
（3）闭合开关后，请写出三种能使线圈B中产生感应电流的不同方法：；；。

共享时间:2022-05-22 难度:1

纠错

下载

相似

组卷

[考点]

研究电磁感应现象，

[答案]

（1）见解析；（2）a；（3）插入或拔出线圈A、移动滑动变阻器的滑片、断开开关

[解析]

解：（1）研究电磁感应现象的电路是两个回路，一个是A线圈与电源、开关、滑动变阻器构成通路。另一个是B线圈与学生电流表构成通路，连接线路如下图所示；

（2）为了保护电路，防止A线圈的电流过大，滑动变阻器应使连入电路的电阻最大，故滑片应滑到a端；
（3）根据电磁感应的条件，要使回路中的磁通量发生变化，由于A线圈插入B线圈，穿过两个线圈的磁通量相等。要使B中产生感应电流，则应合A线圈的磁通量发生变化，即：插入或拔出线圈A、移动滑动变阻器的滑片、断开开关等。
故答案为：（1）见解析；（2）a；（3）插入或拔出线圈A、移动滑动变阻器的滑片、断开开关

[点评]

本题考查了"研究电磁感应现象，"，属于"基础题"，熟悉题型是解题的关键。
