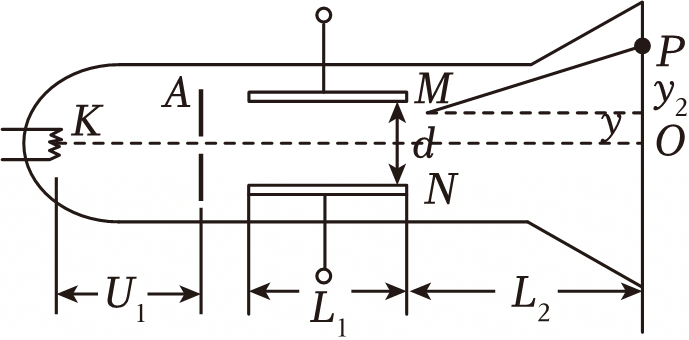

如图所示为一真空示波管，电子从灯丝K发出（初速度不计），经灯丝与A板间的加速电压U1加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的P点。已知加速电压为U1，M、N两板间的电压为U2，两板间的距离为d,板长为L1，板右端到荧光屏的距离为L2，电子的质量为m,电荷量为e。求：
；；
；
。

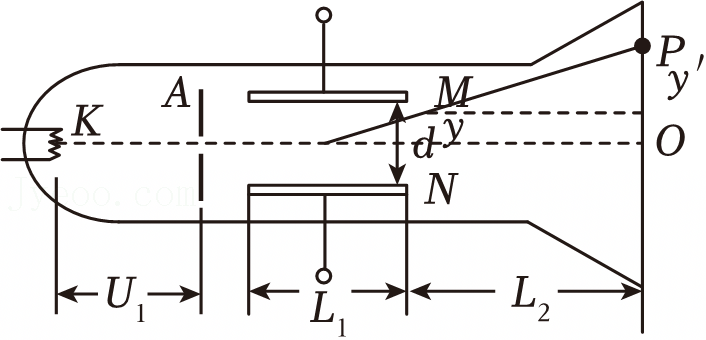

如图所示为示波管的结构原理图，加热的阴极K发出的电子（初速度可忽略不计）经电势差为U0的AB两金属板间的加速电场加速后，从一对水平放置的平行正对带电金属板的左端中心O′点沿中心轴线O′O射入金属板间（O′O垂直于苂光屏M），两金属板间偏转电场的电势差为U，电子经偏转电场偏转后打在右侧竖直的苂光屏M上。整个装置处在真空中，加速电场与偏转电场均视为匀强电场，忽略电子之间的相互作用力，不考虑相对论效应。已知电子的质量为m,电荷量为e；加速电场的金属板AB间距离为d0；偏转电场的金属板长为L1，板间距离为d,其右端到苂光屏M的水平距部为L2。电子所受重力可忽略不计，求：
的正粒子。粒子经过M、N间的加速电场后，从N极板上的细缝O2进入N和PQ之间的偏转电场。已知M、N间的电压UMN﹣t图像如图乙所示，O1O2连线的延长线与PQ交于O3，O2O3间距离为L，不计粒子在M、N间的加速时间，不计粒子重力和粒子间相互作用，求：
，粒子打到PQ上形成的亮线长度Δy；
