177101. （2018•东仪中学•八上期末）画出如图所示中（1）-（4）图中的入射光线或折射光线。
$德优题库$

共享时间:2018-02-21 难度:3

纠错

下载

相似

组卷

[考点]

透镜的三条特殊光线的作图，凸透镜的三条特殊光线作图，凹透镜的三条特殊光线作图，

[答案]

见试题解答内容

[解析]

解：（1）经凸透镜折射后，折射光线与过焦点，则入射光线与主光轴平行；
（2）入射光线平行于主光轴，经凹透镜折射后，折射光线的反向延长线过焦点；
（3）平行于主光轴的入射光线，经凸透镜折射后，折射光线过焦点，过光线的光线方向不变；
（4）入射光线的延长线过凹透镜的焦点，则折射光线平行于主光轴；过光线的光线方向不变；

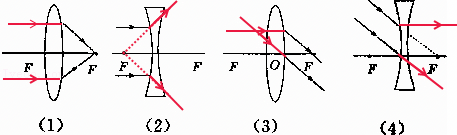

如下图所示：

[点评]

本题考查了"透镜的三条特殊光线的作图，凸透镜的三条特殊光线作图，凹透镜的三条特殊光线作图，"，属于"典型题"，熟悉题型是解题的关键。
