175. （2019•陕西省•真题）物理小组想究导电液体的导电性与接入电路中液体横截面积大小的关系。他们用长方体水槽、浓度一定的食盐水、电源滑动变阻器、电压表及电流表等器材进行了探究。实验电路连接如图﹣1所示，将电极M、N分别固定在水槽左右两侧底部的中央。

（1）闭合开关前，为保护电路，应将滑动变阻器的滑片P移到最　　（选填“左”或“右”）端。
（2）实验中，通过调节　　的滑片来保持电极M、N间的电压恒为3V．控制其他条件不变通过向水槽中添加食盐水，从而达到改变食盐水的　　的目的，用电流表测出相应的电流值。食盐水导电性的强弱可以由　　来判断。实验数据如下表：

实验序号	横截面积S/cm²	电流I/A
1	50	0.02
2	100	0.04
3	150	0.07
4	200	0.08
5	250	0.11
6	300	0.13
7	350	0.14
8	400	0.14
9	450	0.14

（3）依据表格中的数据在图﹣2中描点，做出电流I随横截面积S变化的I﹣S图象。
（4）分析表格中的数据或图象，可得到初步结论：其他条件不变，横截面积增大时，食盐水的导电性　　。
（5）为验证实验结论是否具有普遍性，应采取的做法是：　　。

共享时间:2019-06-28 难度:5

纠错

下载

相似

组卷

[考点]

影响电阻大小的因素，

[答案]

（1）右；（2）滑动变阻器；横截面积；电流表示数；（3）见上图；（4）强；（5）换用不同的液体进行多次测量

[解析]

解：（1）为了保护电路滑动变阻器测滑片放在阻值最大处，即最右端；
（2）实验中，通过调节滑动变阻器的滑片来保持电极M、N间的电压恒为3V．要想究导电液体的导电性与接入电路中液体横截面积大小的关系，需要控制长度和材料相同，改变横截面积，实验中控制其他条件不变通过向水槽中添加食盐水，从而达到改变食盐水的横截面积；
食盐水导电性的强弱可以由电流表来判断，食盐水导电性强，电阻大，电流小，这用到了转换法；
（3）根据表格数据描点画出图象：

（4）根据表格数据知：其他条件不变，横截面积增大时，电流越大，食盐水的导电性强；
（5）为验证实验结论是否具有普遍性，可以改变液体的密度进行多次测量。

[点评]

本题考查了"影响电阻大小的因素伏安法测电阻的探究实 "，属于"难典题"，熟悉题型是解题的关键

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

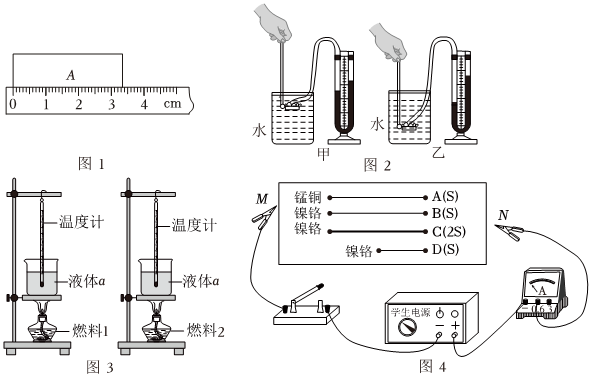

195118. （2024•长安区•二模）请完成下列填空。
