16452. （2017•西工大附中•模拟）一串小彩灯，每个小彩灯规格为“4V0.3A”，如图所示，在正常情况下，细金属丝由于表面氧化铜而与灯丝支架不导通，若加上200V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通，已知灯丝冷时电阻为2Ω，热时电阻为20Ω，将这一串小彩灯串联在220V电路中，在使彩灯正常发光情况下，应串联　　个小彩灯，此时电路1min消耗的电能为　　J．当其中一只彩灯灯丝烧断瞬间，细金属丝两端电压达到　　V，故细金属丝与灯丝支架导通，保证其他灯泡继续发光。

共享时间:2017-03-05 难度:3

纠错

下载

相似

组卷

[考点]

欧姆定律的应用，电功与电能的计算，

[答案]

55；2640；220。

[解析]

解：
（1）小彩灯正常发光时两端的电压U＝U_额＝4V，串联在220V电路中，需要串联的彩灯的个数：
n＝

＝55个。
（2）每只灯泡的功率：
P＝

＝

＝0.8W，
每只灯泡1min内消耗的电能：
W＝Pt＝0.8W×60s＝48J，
55只灯泡1min内消耗的电能：
W_总＝55×48J＝2640J。
（3）当其中一只彩灯灯丝烧断瞬间，发生断路的地方的电压接近电源电压220V，氧化铜被击穿，细金属丝与灯丝支架导通，保证其它灯泡继续发光。
故答案为：55；2640；220。

[点评]

本题考查了"欧姆定律的应用电功与电能的计算 "，属于"综合题"，熟悉知识点是解题的关键

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

194019. （2024•高新一中•九模）学习了电学相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤。图是小科设计的电子秤原理图，E为2节新干电池串联；A是电流表（电子秤示数表盘）；R₀是定值电阻（5Ω）；R是一根长为6cm、阻值为15Ω的均匀电阻丝。c是一根弹簧，其所受压力F与压缩量ΔL的关系如图所示。（塑料盘的重力不计，g取10N/kg,制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端）。该电子秤的最大称量是 kg；当电流表的指针指在0.3A处时，所称重物的质量为 kg；把电流表改装成的电子秤，刻度盘上质量标度是（填“均匀”或“不均匀”）的。
$德优题库$

共享时间:2024-06-28 难度:1 相似度:1.5

解析

纠错

下载

组卷

184903. （2023•高新一中•九上期中） $德优题库$ 物理社团的同学们发现实验室里有一卷单股导线，他们了解到此类导线每米的电阻约为0.2Ω。为了粗略估算导线有多长，他们用电压表、电流表和电源连接成如图所示的电路进行测量。测得电压表的示数为6V，电流表的示数为0.3A，则导线的电阻为 Ω，这卷导线的长度约为 m。

共享时间:2023-11-21 难度:1 相似度:1.5

解析

纠错

下载

组卷

16515. （2017•铁一中学•三模）灯泡L标有“2.5V”字样，它的电阻随电压变化的关系图象如图甲所示，将灯泡L和电阻R₀接入电源电压恒为3V的电路中（如图乙），闭合开关S，灯泡L恰好正常发光，此时灯泡L的电阻为　　Ω；R₀的电阻为　　Ω；5s内电阻R₀产生的热量为　　J；若灯泡L忽然发出耀眼的亮光后熄灭，说明电路中发生的故障可能是　　。

共享时间:2017-04-10 难度:4 相似度:1.5

解析

纠错

下载

组卷

187103. （2025•西工大附中•一模） $德优题库$ 一种身高测量仪的电路如图所示，当无人测量时，滑片位于变阻器的最下方；当有人测量且身高越高，电表的示数越大。请在电流表、电压表和定值电阻中选择两个元件填入虚线框中组成符合题目要求的电路（在虚线框中填入所选元件符号）。

共享时间:2025-03-07 难度:1 相似度:1.5

解析

纠错

下载

组卷

19421. （2015•陕西省•真题）图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为　　V；当R的电阻由10Ω更换为15Ω时，闭合开关后，为使R两端的电压　　（选填“改变”或“不变”），滑动变阻器的滑片应向　　（选填“a”或“b”）端滑动。

共享时间:2014-12-01 难度:3 相似度:1.5

解析

纠错

下载

组卷

19491. （2012•陕西省•真题）图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω 0.5A”字样，图2为R₁的I﹣U图象，R₁的阻值为　　Ω，当电路中的电流为0.2A时，滑动变阻器R₂接入电路的阻值为　　Ω，为了不损坏滑动变阻器R₂，接入电路的阻值应不小于　　Ω。

共享时间:2013-08-20 难度:3 相似度:1.5

解析

纠错

下载

组卷

16408. （2017•西工大附中•七模）如图为一种测量体重的装置，其中体重示数计是由　　表改装成的。当没有测体重时，绝缘体使电路　　（选填“切断”或“接通”）。电路中R₁的作用是　　。

共享时间:2017-07-06 难度:3 相似度:1.5

解析

纠错

下载

组卷

21084. （2021•西工大附中•十模）我国大亚湾核电站一号机组的发电功率为4.5×10⁴kW．若这个机组连续工作一天，输出的电能为 kW•h。

共享时间:2021-08-26 难度:3 相似度:1.5

解析

纠错

下载

组卷

184907. （2023•高新一中•九上期中） $德优题库$ 如图所示电路中，已知定值电阻R的阻值为10Ω，忽略温度对小灯泡L灯丝电阻的影响，闭合开关S后，电压表的示数为4V，电流表的示数为0.2A，则电源电压为 V，小灯泡灯丝的电阻为 Ω，通过定值电阻R和小灯泡L的电流之比为。

共享时间:2023-11-21 难度:2 相似度:1

解析

纠错

下载

组卷

696. （2018•陕西省•真题）由于导体存在电阻，电流通过导线时会因电流的　　效应而造成大量的能量损耗，1911年荷兰科学家发现某些导体在极低温度下　　会突然消失，这种现象称为超导现象，近年来我国在超导领域取得了举世瞩目的成就，用超导电缆输电，可大大降低能量损耗，有一段输电线路，输电电流为200A，输电线路的电阻为0.5Ω，若以超导电缆替代该线路输电1h，可节约电能　　kW•h。

共享时间:2018-07-21 难度:4 相似度:1

解析

纠错

下载

组卷

184756. （2024•西工大附中•九上期中） $德优题库$ 在如图甲所示的电路中，电源电压不变，图乙是图甲中小灯泡L和定值电阻R₁的电流与电压关系图像，当只闭合S₁、S₂时，电压表示数是2V；当只闭合S₂、S₃时，电压表示数是4V，则R₁= Ω，电源电压U= V，R₂= Ω；如果将电阻R₂与小灯泡串联在3V的电源上，此时小灯泡的电阻是 Ω。

共享时间:2024-11-11 难度:2 相似度:1

解析

纠错

下载

组卷

19403. （2016•陕西省•真题）如图1所示，铅笔芯与滑动变阻器串联在电压恒为6V的电路中，闭合开关，滑动变阻器的滑片从A端向B端移动，电流表和电压表示数变化情况如图2所示，由图象可知，当滑动变阻器两端电压为1V时，滑动变阻器消耗的功率为　　W，此时，铅笔芯两端的电压是　　V，铅笔芯的电阻是　　Ω，在滑动变阻器接入电路的阻值逐渐减小的过程中，铅笔芯的电阻　　（选填“变大”、“变小”或“不变”）。

共享时间:2016-07-08 难度:3 相似度:1

解析

纠错

下载

组卷

19009. （2017•师大附中•二模）标有“6V，15W”的灯泡，通过它的电流随其两端电压变化的物理图象如图所示，若把这只灯泡与一10Ω的定值电阻串联起来，接在电压为6V的电源两端。灯泡的电压为　　V，定值电阻的功率为　　W。

共享时间:2017-03-05 难度:4 相似度:1

解析

纠错

下载

组卷

20011. （2019•西工大附中•真题）如图所示电路电源电压不变，闭合开关S移动滑动变阻器的滑片至某位置，定值电阻R₀消耗的功率为2.5W；再次移动滑片至另一位置，R₀消耗的功率为10W，电压表的示数为5V．若前后两次滑动变阻器消耗的功率相同，则电源电压U＝　　V。

共享时间:2020-07-30 难度:4 相似度:1

解析

纠错

下载

组卷

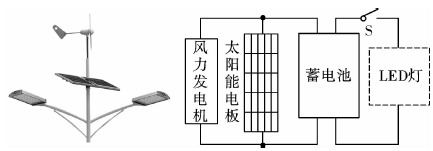

21680. （2021•交大附中•三模）如图所示为我市一些交通道路上使用的风光互补LED路灯外形图和电路原理图。白天，风力发电机或太阳能电板给蓄电池充电，这时的蓄电池是构成电路的（选填“电源”“用电器”或“开关”）；该电路中两只LED灯是并联的，灯上标有“24V 60W”字样。则两个LED灯正常发光时，通过光控开关S的电流为 A；如果用这种路灯替换发光亮度相同的420W的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能 J。
