163152. （2021•长安区一中•高二上期中）利用如图（a）所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R（最大阻值999.9Ω），电阻R₀（阻值3.0Ω），电阻R₁（阻值3.0Ω），电流表A（量程为200mA，内阻为R_A＝6.0Ω），开关S。
实验步骤如下：
①将电阻箱阻值调到最大，闭合开关S；
②多次调节电阻箱，记下电流表的示数I和电阻箱相应的阻值R；
③以

为纵坐标，R为横坐标，作

﹣R图线（用直线拟合）
④求出直线的斜率k和在纵轴上的截距b
回答下列问题：
（1）分别用E和r表示电源的电动势和内阻，则

与R的关系式为　　。
（2）实验得到的部分数据如下表所示，其中电阻R＝3.0Ω时电流表的示数如图（b）所示，读出数据，完成如表。答：①　　，②　　。

R/Ω	1.0	2.0	3.0	4.0	5.0	6.0	7.0
I/A	0.143	0.125	①	0.100	0.091	0.084	0.077
I^﹣1/A^﹣1	6.99	8.00	②	10.0	11.0	11.9	13.0

（3）在图（c）的坐标纸上将所缺数据点补充完整并作图，
（4）根据图线求得电源电动势E＝　　 V，内阻r＝　　 Ω。

共享时间:2021-11-26 难度:1

纠错

下载

相似

组卷

[考点]

测量普通电源的电动势和内阻，

[答案]

见试题解答内容

[解析]

解：（1）根据闭合电路欧姆定律得：

＝E，代入数值整理得：

。
（2）由图b所示可知，电流I＝0.110A，电流的倒数为：

＝

≈9.09A^﹣1。

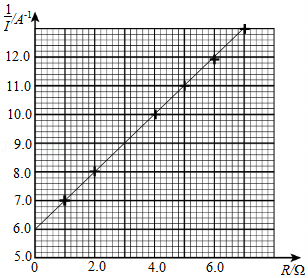

（3）根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示：
（4）电流表与电阻R₁并联，两端电压相等，电阻R₁的阻值为3.0Ω，电流表内阻为R_A＝6.0Ω，
由图a所示电路图可知，

＝E，则

；
由图示图象可知，图象斜率k＝

＝

＝1，图象截距：b＝6.0；由图象的函数表达式可知，k＝

，b＝

（5.0+r），
联立解得，电源电动势E＝3.0V，r＝1.0Ω。
故答案为：（1）

（2）0.110，9.09，（3）图象如图所示，（4）3.0，1.0。

[点评]

本题考查了"测量普通电源的电动势和内阻，"，属于"常考题"，熟悉题型是解题的关键。
