162151. （2024•高新一中•高一上期中）如图所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测得自由落体加速度。
$德优题库$
（1）所需器材有：电磁打点计时器、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需        （填字母代号）。
A．直流电源
B．天平及砝码
C．4-6V交变电源
D．毫米刻度尺
（2）已知电磁打点计时器的工作频率为50Hz,实验中得到的一条纸带如图乙所示，A、B、C、D、E是打点计时器连续打出的点，图中四个数据中不符合有效数字要求的一组数据应改为        cm。
（3）在打下点D时重物的速度大小为        m/s,重物的加速度大小为        m/s²（结果均保留三位有效数字）。
（4）如果当时交变电流的频率是52Hz,而计算时仍按f=50Hz处理，那么加速度的测量值将        （填“偏大”“偏小”或“相等”）。

共享时间:2024-11-14 难度:1

纠错

下载

相似

组卷

[考点]

测定自由落体运动的加速度，

[答案]

（1）CD；（2）2.00；（3）1.48；9.63；（4）偏小。

[解析]

解：（1）电磁打点计时器需要的是8V交变电源，测量重物的位移需要毫米刻度尺，本实验不需要测量重物体的质量，所以不需要天平及砝码，故AB错误，CD正确。
故选：CD。
（2）毫米刻度尺最小分度为1mm，应估读一位，所以AB两点的距离应为2.00cm。
（3）根据匀变速运动中间时刻的瞬时速度等于这段时间内的平均速度，可得：

根据Δx＝aT²可得重力加速度为：

≈9.63m/s²
（4）根据Δx＝aT²可知

从题意可知计算时频率f变大，则打点周期T变小，x_CE﹣x_AC变小，而计算时仍按原来的T值计算加速度，所以计算出的g就偏小。
故答案为：（1）CD；（2）2.00；（3）1.48，9.63；（4）偏小。

[点评]

本题考查了"测定自由落体运动的加速度，"，属于"基础题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

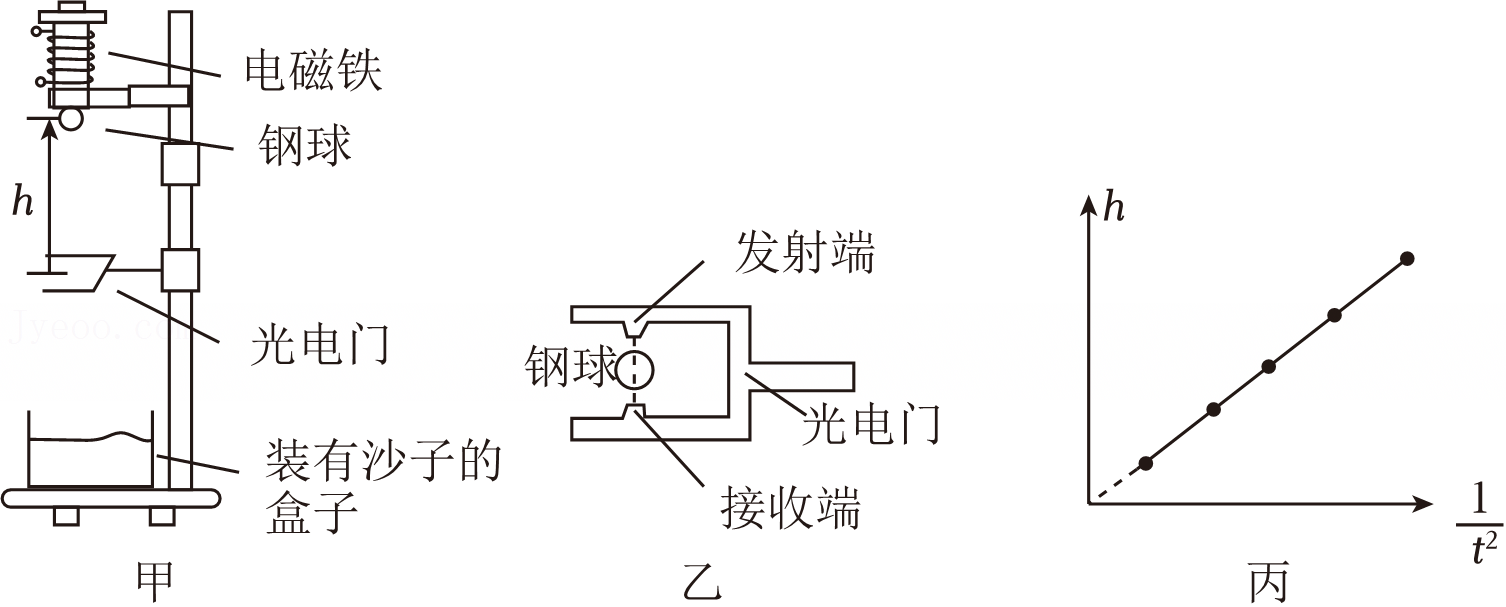

159004. （2023•铁一中学•高一上一月）某学习小组利用如图甲所示的装置测量重力加速度。钢球一开始被通电的电磁铁衔住，电磁铁断电即释放钢球。小球下落途中会经过一光电门，光电门发射端与接收端在同一高度，且钢球经过光电门时，发射端发出的光能对准钢球的球心（如图乙）。钢球从光电门中经过时，光电门可以记录它的遮光时间t，光电门的安装位置可以上下调整，从而改变释放时钢球球心到光电门发射端的竖直高度差h，测得实验时所用钢球的直径为d（d很小）。完成下面的问题：

（1）钢球球心经过光电门时的速度大小为v＝　

　（用所测物理量的符号表示）。
（2）多次改变h，该学习小组得到了多组h和t的实验数据，并画出了

图像，如图丙，算得图像的斜率为k。利用图像的斜率k和小球的直径d可算得重力加速度g＝　

　（用字母k和d表示）。
（3）若某同学在安装器材时小球的释放点稍向左边偏移了一些，导致小球经过光电门时，虽然小球也能遮光，但光线无法对准球心。大家都没注意到这个问题，用这样的装置完成了实验，这会导致重力加速度的测量值　偏大　（填“偏小”“偏大”或“不变”）。
【考点】测定自由落体运动的加速度．菁优网版权所有
【答案】（1）

；（2）

；（3）偏大。
【解答】解：（1）由于小球直径很小，挡光时间很短，可认为钢球球心经过光电门时的速度大小等于挡光过程的平均速度，则有

（2）根据自由落体运动规律有

可得：

可知

图像的斜率为

解得重力加速度为

（3）若某同学在安装器材时小球的释放点稍向左边偏移了一些，导致小球经过光电门时，虽然小球也能遮光，但光线无法对准球心，则实际挡光宽度d_实小于小球直径d，根据

可知重力加速度的测量值偏大。
故答案为：（1）

；（2）

；（3）偏大。

共享时间:2023-10-20 难度:1 相似度:2

解析

纠错

下载

组卷

162057. （2024•长安区一中•高一上期中）在暗室中用如图甲所示装置做“测定重力加速度”的实验。实验器材有：支架、漏斗、橡皮管、尖嘴玻璃管、螺丝夹子、接水铝盒、一根荧光刻度的米尺、频闪仪。具体实验步骤如下：
$德优题库$
①在漏斗内盛满清水，旋松螺丝夹子，水滴会以一定的频率一滴滴地落下。
②用频闪仪发出的白闪光将水滴流照亮，由大到小逐渐调节频闪仪的频率直到第一次看到一串仿佛固定不动的水滴。
③用竖直放置的米尺测得各个水滴所对应的刻度。
④采集数据进行处理。
（1）实验中看到空间有一串仿佛固定不动的水滴时，频闪仪的闪光频率满足的条件是        。
（2）实验中观察到水滴“固定不动”时的闪光频率为30Hz,某同学读出其中比较远的水滴到第一个水滴的距离如图乙所示，根据数据测得当地重力加速度g=        m/s²；第7个水滴此时的速度v₇=        m/s。（结果均保留三位有效数字）
（3）对于g的测量，导致出现误差的原因可能是（答出一条即可）：       。

共享时间:2024-11-25 难度:1 相似度:2

解析

纠错

下载

组卷

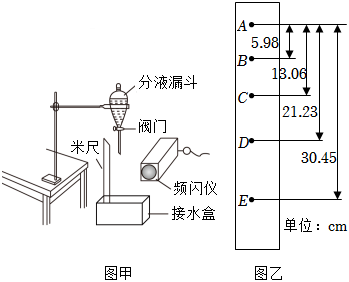

162286. （2023•长安区一中•高一上期中）小敏同学在暗室中用图示装置做“测定重力加速度”的实验，用到的实验器材有：分液漏斗、阀门、支架、米尺、接水盒、一根荧光刻度的米尺、频闪仪。具体实验步骤如下：
$德优题库$
①在分液漏斗内盛满清水，旋松阀门，让水滴以一定的频率一滴滴的落下；
②用频闪仪发出的白闪光将水滴流照亮，由大到小逐渐调节频闪仪的频率，当频率为30Hz时，第一次看到一串仿佛固定不动的水滴；
③用竖直放置的米尺测得各个水滴所对应的刻度；
④处理数据，得出结论。
（1）水滴滴落的频率为 Hz；
（2）小敏同学测得连续相邻的五个水滴之间的距离如图乙所示，根据数据计算当地重力加速度g= m/s²；D点处水滴此时的速度v_D= m/s。（结果均保留三位有效数字）

共享时间:2023-11-23 难度:1 相似度:2

解析

纠错

下载

组卷

162897. （2021•西安一中•高一上期中）某同学仿照“探究小车速度随时间变化的规律”这一实验，利用如图1所示的装置测量重物做自由落体运动的加速度。
$德优题库$
（1）对该实验装置及其操作的要求，下列说法正确的是        ；
A．电磁打点计时器应接交流电源
B．打点计时器的两个限位孔应在同一条竖直线上
C．重物最好选用密度较小的材料，如泡沫塑料
D．开始时应使重物靠近打点计时器处并保持静止
E．操作时，应先放开纸带后接通电源
F．为了减小误差，可以重复多次实验，在打出的纸带中挑选一条最清晰的
G．为了便于测量，一定要找到打点计时器打下的第一个点，并选取其以后各连续的点作为计数点；
（2）如图2是某同学在实验中得到的一条较为理想的纸带。把开头几个模糊不清的点去掉，以较清晰的某一个点作为计数点A，依次标记为点B、C、D、E、F，相邻两个计时点时间间隔T=0.02s。测量出各点间的距离已标在纸带上。求打点计数器打出E点时重物的速度为        m/s,物体做自由落体运动的加速度的值为        m/s²；（本题计算结果保留2位有效数字）
（3）若实际电源频率大于50Hz,测得C点速度        （选填“偏大”“偏小”）；
（4）求出的加速度一般比9.8m/s²小，其原因是        。

共享时间:2021-11-28 难度:1 相似度:2

解析

纠错

下载

组卷

159337. （2022•西安中学•高三上一月）（1）一同学利用气垫导轨测定滑块的加速度，滑块上安装了宽度为3.0cm的遮光条，如图1所示，滑块在牵引力作用下先后匀加速通过两个光电门，配套的数字毫秒计记录了遮光条通过第一个光电门的时间为Δt₁=0.30s,通过第二个光电门的时间为Δt₂=0.10s,遮光条从开始遮住第一个光电门到开始遮住第二个光电门的时间为Δt=4.0s。试估算：滑块经过第一个光电门时的速度大小v₁=       m/s；在滑动过程中，滑块的加速度大小a=       m/s²（保留两位小数位数）。
$德优题库$
（2）在“测定匀变速直线运动加速度”的实验中，下列做法正确的是        。
A.先接通电源，再使纸带运动
B.先使纸带运动，再接通电源
C.将接好纸带的小车停在靠近滑轮处
D.将接好纸带的小车停在靠近打点计时器处
在某次实验中，打点计时器打下如图2所示的一条点迹清晰纸带。已知打点计时器使用的交流电频率为50Hz,相邻两计数点间还有四个打点未画出。
（3）由纸带上的数据可知：相邻两个计数点间所对应的时间T=       s；
（4）打E点时物体的速度v_E=       m/s；（结果保留两位有效数字）；
（5）物体运动的加速度a=       m/s²（结果保留两位有效数字）；
（6）如果当时交变电流的频率是f=45Hz,而做实验的同学并不知道，那么加速度的测量值与实际值相比        （选填“偏大“偏小”“不变）。

共享时间:2022-10-17 难度:2 相似度:1.5
