161534. （2023•西工大附中•高二上期末）画出图示中螺线管通电后小磁针N、S极的受力方向和（b）中条形磁铁的受力方向． $德优题库$

共享时间:2023-02-27 难度:1

纠错

下载

相似

组卷

[考点]

环形电流或通电螺线管周围的磁场，

[答案]

见试题解答内容

[解析]

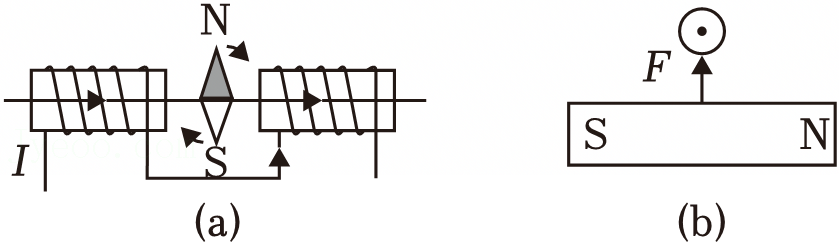

解：根据图（a）中螺线管通电后，结合安培定则，则有左边线圈的右端相当于磁场N极，而右边线圈的左端相当于磁场S极，
因小磁针静止时，N极指向即为磁场方向，因此小磁针N极向右，S极向左；
图（b）根据磁感线从磁铁外部N极到S极，因此通电导线处于向左的磁场，
根据左手定则，则有通电导线受到的安培力向下，
再由牛顿第三定律，则有：图（b）中条形磁铁的受力方向向上；

答：如上图所示．

[点评]

本题考查了"环形电流或通电螺线管周围的磁场，"，属于"常考题"，熟悉题型是解题的关键。
