161512. （2023•西工大附中•高一下期末）某同学研究小灯泡的伏安特性，所使用的器材有：
$德优题库$
小灯泡L（额定电压3.8V，额定电流0.32A）
电压表V（量程3V，内阻3kΩ）
电流表A（量程0.5A，内阻0.5Ω）
固定电阻R₀（阻值1000Ω）
滑动变阻器R（阻值0～9.0Ω）
电源E（电动势5V，内阻不计）
开关S，导线若干。
（1）实验要求能够实现在0～3.8V的范围内对小灯泡的电压进行测量，画出实验电路原理图。
（2）实验测得该小灯泡伏安特性曲线如图（a）所示。
由实验曲线可知，随着电流的增加小灯泡的电阻（填“增大”“不变”或“减小”），灯丝的电阻率（填“增大”“不变”或“减小”）。
（3）用另一电源E₀（电动势4V，内阻1.00Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率，闭合开关S，在R的变化范围内，小灯泡的最小功率为 W．（结果均保留2位有效数字）

共享时间:2023-07-01 难度:1

纠错

下载

相似

组卷

[考点]

描绘小灯泡的伏安特性曲线，

[答案]

见试题解答内容

[解析]

解：（1）由题意可知，灯泡两端电压从零开始变化，滑动变阻器应采用分压接法；
电压表量程小于灯泡额定电压，应把固定电阻R₀与电压表串联扩大其量程，

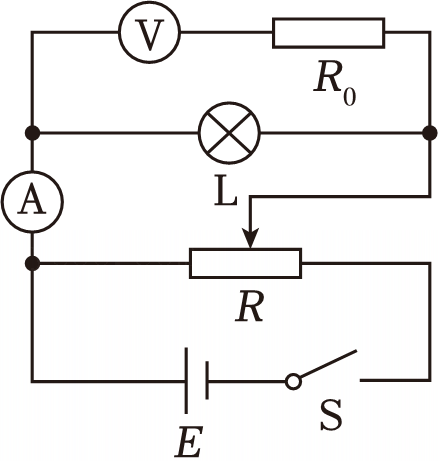

由于电压表内阻远大于灯泡电阻，电流表采用外接法，实验电路图如图所示；

（2）I﹣U图象中图象的斜率表示电阻的倒数，由图可知，图象的斜率随电压的增大而减小，
说明电阻随电流的增大而增大，其原因是灯丝的电阻率随着电流的增大而增大；
（3）电路电阻最大时电路电流最小，流过灯泡的电流最小，灯泡功率最小，
即当滑动变阻器的阻值全部继而电路时，电路中的电流最小，灯泡实际功率最小，
把滑动变阻器与电源整体看作等效电源，等效电源内阻为：9.0Ω+1.00Ω＝10.0Ω，

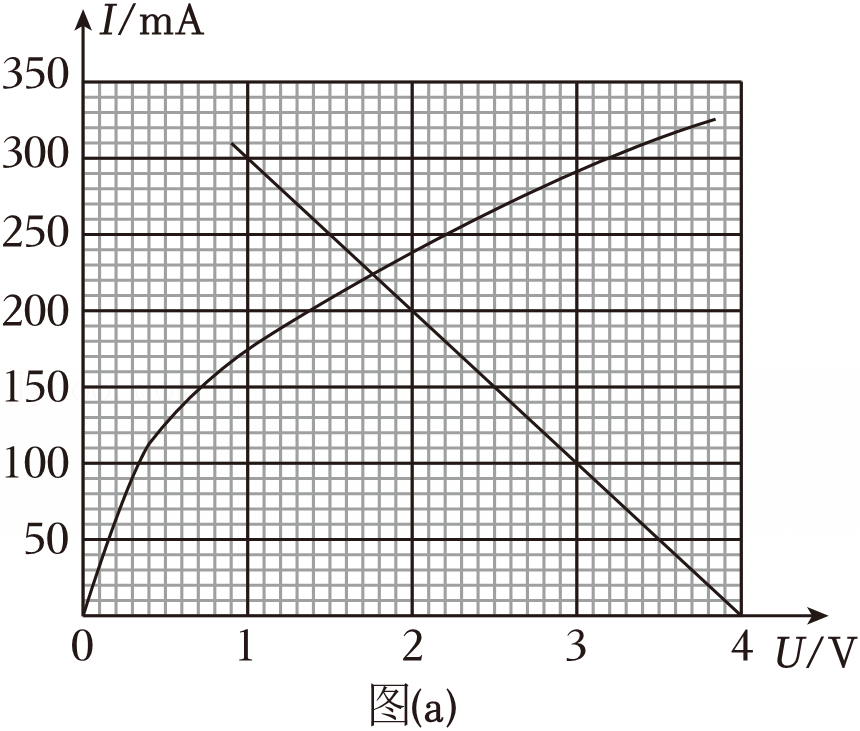

作出等效电源的I﹣U图象如图所示：

灯泡工作电压：U₁＝1.75V，工作电流I₁＝220mA＝0.22A，
灯泡最小功率：P₁＝U₁I₁＝1.75×0.22W≈0.39W；
故答案为：（1）电路图如图所示；（2）增大；增大；（3）0.39。

[点评]

本题考查了"描绘小灯泡的伏安特性曲线，"，属于"常考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

158382. （2024•铁一中学•高三上三月）某同学想测绘小灯泡的I-U图像，所用器材如下：
A.待测小灯泡一只（额定电压为3.8V，额定电流为0.3A）；
B.双量程电压表V（0～3V，内阻约为3.0kΩ；0～15V，内阻约为10kΩ）；
C.双量程电流表A（0～0.6A，内阻约为1.0Ω；0～3A，内阻约为0.1Ω）；
D.滑动变阻器R₁（0～10Ω，2A）；
E.滑动变阻器R₂（0～100Ω，1A）；
F.4节干电池（每节干电池的电动势均为1.5V，内阻均为1.0Ω）；
G.开关和导线若干。
$德优题库$
（1）请将图甲中的电路补充完整。
（2）滑动变阻器应选（填“R₁”或“R₂”），闭合开关前滑动变阻器应移动到（填“左”或“右”）端。
（3）根据实验数据描绘出小灯泡的I-U图像，如图乙所示，现串联2节干电池并将小灯泡接在干电如图丙所示，则此时小灯泡的实际功率为 W（结果保留两位小数）。

共享时间:2024-01-19 难度:1 相似度:2

解析

纠错

下载

组卷

161192. （2024•铁一中学•高二上期末） $德优题库$ 目前我国正大力推进节能环保产品的研发，其中光电子LED二极管在日常生活中有着非常广泛的应用。二极管具有单向导电性，某发光二极管的反向电阻无穷大，课外兴趣小组在实验室通过实验测得该发光二极管两端接正向电压U和通过它的电流I的多组数据，并在坐标纸上描绘出了该发光二极管的伏安特性曲线，如图甲所示。实验室提供了以下器材：
A．电压表（量程0～3V，内阻约20kΩ）
B．电压表（量程0～15V，内阻约100kΩ）
C．电流表（量程0～50mA，内阻约40Ω）
D．电流表（量程0～0.6A，内阻约2Ω）
E．滑动变阻器（0～20Ω，额定电流2A）
F．滑动变阻器（0～500Ω，额定电流10A）
G．电源（电动势6V，内阻不计）
H．开关、导线若干
（1）该小组在实验时，电压表选用，电流表选用，滑动变阻器选用（填器材前面的字母代号）。
（2）在图乙所示的方框内画出电路图。
（3）现将此发光二极管与电动势为3V、内阻r=1Ω的电池组相连，为保护电源及发光二极管，电路中又串联一阻值R=99Ω的电阻，则此时发光二极管的功率P= W．（结果保留两位有效数字）

共享时间:2024-02-29 难度:1 相似度:2

解析

纠错

下载

组卷

161414. （2023•西工大附中•高一下期末）某同学研究小灯泡的伏安特性，所使用的器材有： $德优题库$
小灯泡L（额定电压3.8V，额定电流0.32A）
电压表V（量程3V，内阻3kΩ）
电流表A（量程0.5A，内阻0.5Ω）
固定电阻R₀（阻值1000Ω）
滑动变阻器R（阻值0～9.0Ω）
电源E（电动势5V，内阻不计）
开关S，导线若干。
（1）实验要求能够实现在0～3.8V的范围内对小灯泡的电压进行测量，画出实验电路原理图。
（2）实验测得该小灯泡伏安特性曲线如图（a）所示。由实验曲线可知，随着电流的增加小灯泡的电阻（填“增大”“不变”或“减小”），灯丝的电阻率（填“增大”“不变”或“减小”）。
（3）用另一电源E₀（电动势3.5V，内阻1.00Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率，闭合开关S，在R的变化范围内，小灯泡的最小功率为 W．（结果均保留2位有效数字）

共享时间:2023-07-29 难度:1 相似度:2

解析

纠错

下载

组卷

161726. （2022•西安一中•高一下期末）有一个小灯泡上标有“4V2W”的字样，现在要用伏安法描绘这个灯泡的伏安特性曲线，有下列器材供选用：
A电压表（0～5V，内阻约10kΩ）
B电压表（0～15V，内阻约20kΩ）
C电流表（0～3A，内阻约1Ω）
D电流表（0～0.6A，内阻约0.4Ω）
E滑动变阻器（5Ω，1A）
F滑动变阻器（500Ω，0.2A）
G学生电源（直流输出4V）及开关、导线等
$德优题库$
①实验中电压表应选用，电流表应选用．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用（用序号字母表示）．
②请在图1方框内画出满足实验要求的电路图，并把图2中所示的实验器材用实线连接成相应的实物电路图．

共享时间:2022-07-11 难度:1 相似度:2

解析

纠错

下载

组卷

162132. （2024•莲湖区•高二上期中）有一个额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法描绘这个小灯泡的I-U图线，有下列器材供选用：
A．电压表（0～3V，内阻约6kΩ）
B．电压表（0～15V，内阻约30kΩ）
C．电流表（0～3A，内阻约0.1Ω）
D．电流表（0～0.6A，内阻约0.5Ω）
E．滑动变阻器（10Ω，2A）
F．滑动变阻器（200Ω，0.5A）
G．蓄电池（电动势6V，内阻不计）
（1）某同学设计成如图所示的两种电路，要求小灯泡的电压从零开始增大，应选择图中的电路图        （选填“a”或“b”）．
$德优题库$
（2）用正确的电路进行测量，电压表应选用        ，电流表应选用        ，滑动变阻器应选用        （用序号字母表示）．
（3）通过实验测得此小灯泡的伏安特性曲线如图所示．由图线可求得此小灯泡在正常工作时的电阻为        Ω．
$德优题库$

共享时间:2024-11-18 难度:1 相似度:2

解析

纠错

下载

组卷

162133. （2024•莲湖区•高二上期中）为了描绘小灯泡的伏安特性曲线，某同学设计了如图1的实验电路，已知小灯泡的规格为“12V，5W”。
$德优题库$
（1）闭合电键前，应将电路图中的滑动变阻器的滑片移到（填“a”或“b”）端。根据连接好的实物图，调节滑动变阻器，记录多组电压表和电流表的读数，作出的I-U图线如图2甲中实线所示，由图线分析可知，小灯泡的电阻随温度的升高而（填“增大”或“减小”）。若某次电流表的示数如图2乙所示，则此时小灯泡的功率为 W（保留两位有效数字）。
（2）若I-U图象中的虚线Ⅰ或Ⅱ表示小灯泡真实的伏安特性曲线，与实验中得到的实线相比，虚线（填“Ⅰ”或“Ⅱ”）才是其真实的伏安特性曲线。

共享时间:2024-11-18 难度:1 相似度:2

解析

纠错

下载

组卷

162306. （2023•长安区一中•高三上期中）有一个额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法描绘这个灯泡的I-U图线，有下列器材供选用：
A．电压表（0～3V，内阻6kΩ） B．电压表（0～15V，内阻30kΩ）；C．电流表（0～3A，内阻0.1Ω）；D．电流表（0～0.6A，内阻0.5Ω）；E．滑动变阻器（10Ω，2A）；F．滑动变阻器（200Ω，0.5A）；G．蓄电池（电动势6V，内阻不计）．
$德优题库$
①某同学误将电流表和电压表接成如图甲所示的电路，其他部分连接正确，接通电源后，小灯泡的发光情况是        ．要求小灯泡的电压从零开始增大，应选择图乙中的电路图是        ．（填“a”或“b”）
②用正确的电路进行测量，电压表应选用        ，电流表应选用        ．（用序号字母表示）
③滑动变阻器应选用        ．（用序号字母表示）
④通过实验测得此灯泡的伏安特性曲线如图丙所示．由图线可求得此灯泡在正常工作时的电阻为        Ω．
⑤若将此灯泡与电动势6V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为        Ω的电阻（此空答案取三位有效数字）．

共享时间:2023-11-18 难度:1 相似度:2

解析

纠错

下载

组卷

162981. （2021•周至中学•高二上期中）现要用伏安法描绘一只标值为“2.5V，0.6W”小灯泡的I-U图线，有下列器材供选用：
A．电压表（0～3V，内阻3kΩ；0～15V，内阻10kΩ）
B．电流表（0～0.6A，内阻0.5Ω；0～3A，内阻0.1Ω）
C．滑动变阻器（10Ω，2A）
D．滑动变阻器（100Ω，1.0A）
E．蓄电池（电动势6V，内阻不计）
$德优题库$
（1）为了减小测量误差，图甲中的S₁应接（填“M”或“N”），滑动变阻器应选用（用序号字母表示）．
（2）根据你选择的电路，用笔画线代替导线在图乙中将实物连接成实验所需电路图．
（3）开关S闭合之前，滑动变阻器的滑片应该置于端（选填“A”、“B”或“AB正中间”）．闭合开关后，移动滑动变阻器的滑片，电压表示数变化明显，但电流表示数始终为0，则电路故障为．

共享时间:2021-11-29 难度:1 相似度:2

解析

纠错

下载

组卷

161015. （2025•西安八十五中•高二上期末）某同学想通过实验探究一个热敏电阻的特性。
（1）为探究热敏电阻的特性，设计了如图甲所示的电路，R₀为电阻箱，R为热敏电阻，开关S、S₁、S₂先断开，滑动变阻器的滑片移到最        （选填“左”或“右”）端。
（2）实验时，温控室的温度为t₀，闭合S、S₁，调节滑动变阻器的滑片，使电流表有合适的示数I₀，现断开S₁闭合S₂，滑动变阻器的滑片不动，调节电阻箱R₀的阻值R₀=90Ω时，电流表的示数也为I₀，则此室温的热敏电阻值为        Ω。多次改变温控室的温度，重复上述实验过程，测得多组热敏电阻在不同温度t下对应的电阻值R，作出R-t图像，如图乙所示，室温t₀为        ℃。
（3）把这个热敏电阻接入如丙图所示的电路中，可以制作温控报警器。已知电源电压为9V，内阻r=2Ω，R₂=50Ω；当图中的电流表A达到或超过0.5A时，便触发报警器（图中未画出）报警。若要求开始报警时环境温度为80℃，图中R₁阻值为        Ω（保留2位有效数字）。
$德优题库$

共享时间:2025-02-11 难度:2 相似度:1.5

解析

纠错

下载

组卷

161703. （2023•西安八十九中•高一上期末）（1）用螺旋测微器测量圆柱体的直径，示数如图甲所示，此示数为        mm。
（2）用游标卡尺测量某物体的厚度时，示数如图乙所示，此示数为        mm。
$德优题库$
（3）在“测绘小灯泡的伏安特性曲线”实验中，选择“3V，0.5A”的小灯泡作为研究对象，要求小灯泡的电压从0开始，并测量多组数据。回答下面几个问题：
①下列实验器材中电流表应选择        ，电压表应选择        。（填入器材序号）
A．电流表（量程0～0.6A，内阻约1Ω）
B．电流表（量程0～3A，内阻约1Ω）
C．电压表（量程0～15V，内阻约10kΩ）
D．电压表（量程0～3V，内阻约2kΩ）
E．滑动变阻器（阻值0～100Ω）
F．滑动变阻器（阻值0～10Ω）
G．电源E=6V
H．开关S，导线若干
②在本实验中，滑动变阻器应采用        （填“分压”或“限流”）式接法。

共享时间:2023-03-01 难度:3 相似度:1.33
