160924. （2025•西工大附中•高二上期末） $德优题库$ 如图所示，倾角为30°的斜面体C质量为2m,放置在粗糙的水平地面上，质量也为2m的物块B放置在斜面上，轻绳1一端系在B上，另一端绕过光滑定滑轮与另外两轻绳2、3系于O点，其中轻绳3下端悬挂质量为m的物体A，轻绳2与水平方向的夹角为30°，轻绳1在定滑轮左侧的部分与斜面平行，右侧的部分水平，整个系统处于静止状态，设最大静摩擦力等于滑动摩擦力，重力加速度为g。求：
（1）轻绳1和轻绳2的拉力大小F₁和F₂；
（2）地面对斜面体C的摩擦力F_f及支持力大小F_N。

共享时间:2025-02-12 难度:2

纠错

下载

相似

组卷

[考点]

力的合成与分解的应用，共点力的平衡问题及求解，

[答案]

（1）轻绳1和轻绳2的拉力大小F₁和F₂分别为

mg、2mg；

（2）地面对斜面体C的摩擦力F_f大小为

mg，方向水平向左，支持力F_N大小为4mg，方向竖直向上。

[解析]

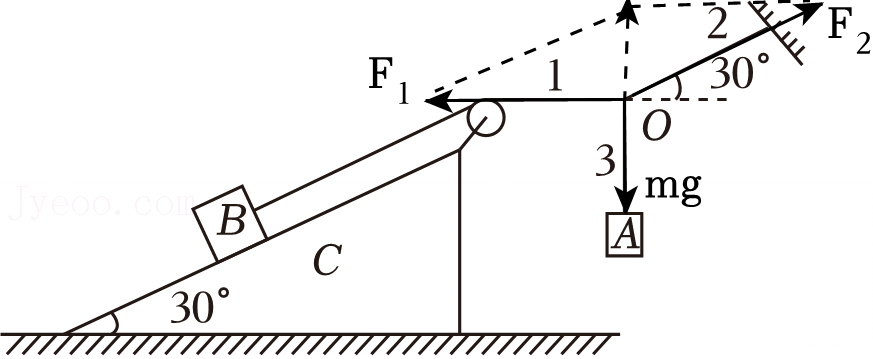

解：（1）由平衡条件可知，轻绳3中的拉力大小为mg，对结点O受力分析，如图：

由平衡条件可得：F₂sin30°＝mg，F₂cos30°＝F₁，
联立可得：F₂＝2mg，F₁＝

mg；

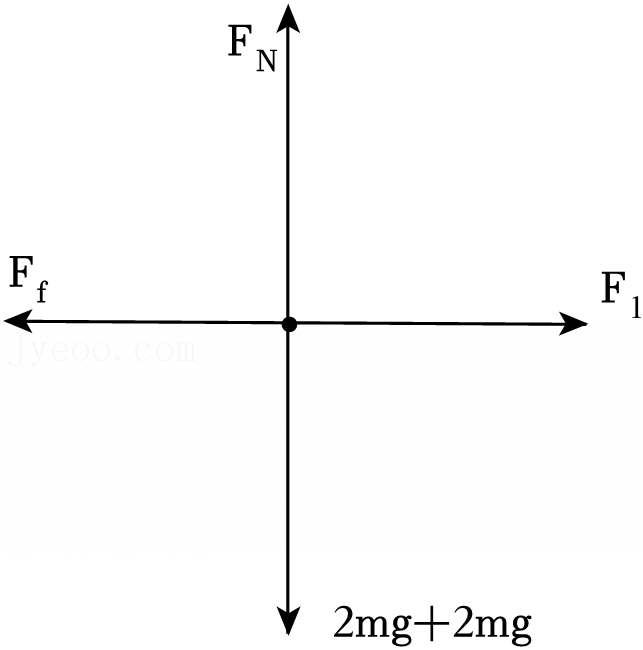

（2）对B、C整体受力分析，如图：

结合前面分析，由平衡条件可得：
F_N＝2mg+2mg＝4mg，方向竖直向上。
F_f＝F₁＝

mg，方向水平向左；
答：（1）轻绳1和轻绳2的拉力大小F₁和F₂分别为

mg、2mg；
（2）地面对斜面体C的摩擦力F_f大小为

mg，方向水平向左，支持力F_N大小为4mg，方向竖直向上。

[点评]

本题考查了"力的合成与分解的应用，共点力的平衡问题及求解，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

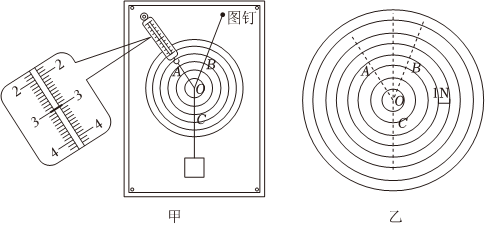

206107. （2025•西安中学•一模）某同学如图甲，用量程为5N的弹簧测力计，测量一个超出其量程的物体的重力：
