160911. （2025•长安区一中•高二上期末） $德优题库$ 如图，一半径为R₁的圆内存在匀强磁场，磁感应强度大小为B₁，方向垂直于纸面向里，在圆形磁场右边有一接地的“ $德优题库$ ”形金属挡板abcd,ab=cd=3R₁，bc=4R₁，在bc边中点O开一小孔，圆形磁场与bc边相切于O点，挡板内存在垂直于纸面向里的匀强磁场，且磁感应强度大小B₂=0.5B₁，在cd边下方2R₁处放置一足够长的水平接收板P，初速度可忽略的大量电子，经过电压U加速后，有宽度为2R₁的平行电子束竖直向上进入圆形磁场，均通过O点进入B₂，电子质量为m,电荷量为e,忽略电子间的相互作用和电子的重力，其中U、B₁、m、e已知，求：
（1）电子进入圆形磁场区域时的速度v；
（2）圆形磁场区域的半径R₁；
（3）电子在水平接收板上击中的区域。

共享时间:2025-02-21 难度:3

纠错

下载

相似

组卷

[考点]

牛顿第二定律的简单应用，牛顿第二定律与向心力结合解决问题，带电粒子由磁场进入电场中的运动，

[答案]

见试题解答内容

[解析]

解：（1）电子初速度为0，忽略电子间的相互作用和电子的重力，经过电压U加速，由动能定理得：

变形整理解得：

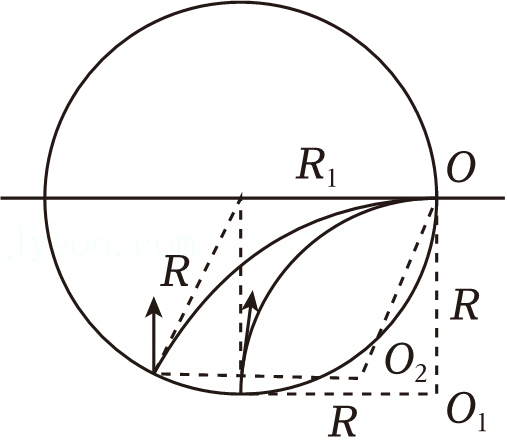

（2）因为有宽度为2R₁的平行电子束竖直向上进入圆形磁场，均通过O点，根据磁聚焦的原理，
结合几何关系可知，圆形磁场半径等于电子在其运动轨迹的半径，即：

（3）挡板内电子进入挡板内磁场，由洛伦兹力提供向心力：

可知在挡板内做圆周运动的半径为圆形磁场内圆周运动半径的2倍，即：R₂＝2R₁

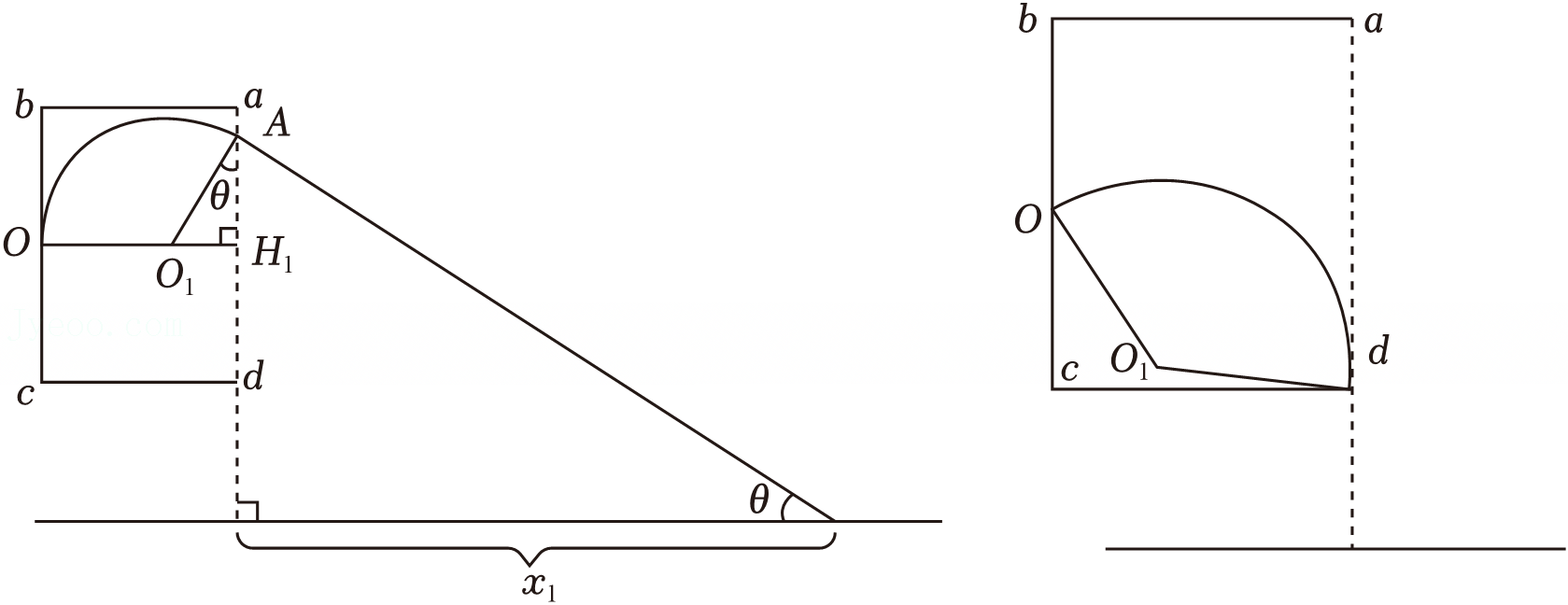

当圆的轨迹与ab边相切时，即粒子在O点速度方向向上，此时粒子可以射到收集板，如左图所示。

随着粒子在O点速度从竖直向上往顺时针偏转时，其轨迹也绕O点顺时针偏转，当偏转到圆的轨迹与ad边相切时，此时粒子刚好不能射到收集板，如右图所示。
在右边大三角形中：

在三角形O₁H₁A中，由题意和几何关系：O₁H₁＝3R₁﹣2R₁＝R₁，O₁A＝2R₁
所以有：

那么：

则：

代入解得：

电子在水平接收板上击中的区域为x₁这一区域。
答：（1）电子进入圆形磁场区域时的速度v为

；
（2）圆形磁场区域的半径R₁为

；
（3）电子在水平接收板上击中的区域为挡板bc右边

处，区域见解析图示。

[点评]

本题考查了"牛顿第二定律的简单应用，牛顿第二定律与向心力结合解决问题，带电粒子由磁场进入电场中的运动，"，属于"典型题"，熟悉题型是解题的关键。
