160904. （2025•长安区一中•高二上期末）下列关于磁场与现代科技的相关说法正确的（　　）

A.．甲图是一种速度选择器，当

的正电荷（不计重力）从左侧射入，将向上偏转

B.乙图是一种磁流体发电机的装置，一束等离子体（含有大量正、负带电粒子）射入磁场，则通过电阻R的电流从b流向a

C.．丙图是常见的质谱仪，可以把质量不同，但比荷相同的带电粒子分开

D.．丁图是金属导体制成的霍尔元件，通以如图所示的电流，则a面电势低于b面电势

共享时间:2025-02-21 难度:4

纠错

下载

相似

组卷

[考点]

速度选择器，与加速电场相结合的质谱仪，霍尔效应与霍尔元件，磁流体发电机，

[答案]

ABD

[解析]

解：A．由图可知，带正电的粒子，在速度选择器中受到的电场力方向竖直向下、洛伦兹力方向竖直向上，若

，可知粒子初始受合力竖直向上，向上偏转，故A正确；
B．由左手定则，可知正电荷在磁流体发电机中受到的洛伦兹力方向向下，即下极板带正电；负电荷在磁流体发电机中受到的洛伦兹力向上，即上极板带负电；即通过电阻R的电流方向为从b到a，故B正确；
C．由动能定理

，洛伦兹力提供向心力

，则打到屏的位置x＝2R，故

，可知比荷相同的粒子，打在照相底片的位置相同，不能分开，故C错误；
D．由左手定则，可知载流子的受力向a端偏转，而载流子带负电，即可知a端的电势比b两端的电势低，故D正确。
故选：ABD。

[点评]

本题考查了"速度选择器，与加速电场相结合的质谱仪，霍尔效应与霍尔元件，磁流体发电机，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

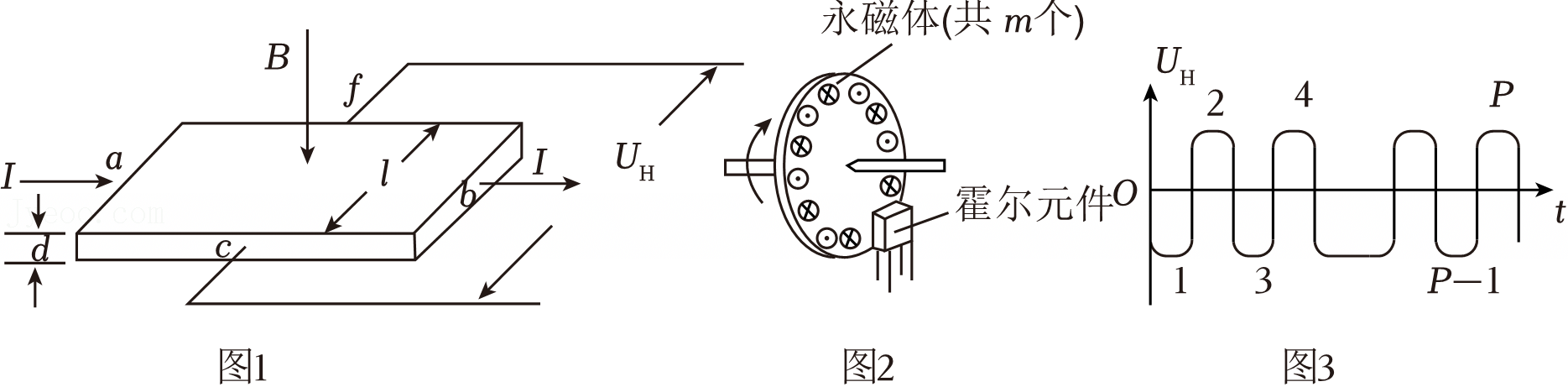

158988. （2023•西工大附中•高二上二月）利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域．如图1，将一金属或半导体薄片垂直置于磁场B中，在薄片的两个侧面a、b间通以电流I时，另外两侧c、f间产生电势差，这一现象称为霍尔效应．其原因是薄片中的移动电荷受洛伦兹力的作用向一侧偏转和积累，于是c、f间建立起电场E_H，同时产生霍尔电势差U_H．当电荷所受的电场力与洛伦兹力处处相等时，E_H和U_H达到稳定值，U_H的大小与I和B以及霍尔元件厚度d之间满足关系式U_H＝R_H

，其中比例系数R_H称为霍尔系数，仅与材料性质有关．

（1）设半导体薄片的宽度（c、f间距）为l，写出U_H和E_H的关系式；若半导体材料是电子导电的，判断图1中c、f哪端的电势高；
（2）已知半导体薄片内单位体积中导电的电子数为n，电子的电荷量为e，导出霍尔系数R_H的表达式．（通过横截面积S的电流I＝nevS，其中v是导电电子定向移动的平均速率）；
（3）图2是霍尔测速仪的示意图，将非磁性圆盘固定在转轴上，圆盘的周边等距离地嵌装着m个永磁体，相邻永磁体的极性相反．霍尔元件置于被测圆盘的边缘附近．当圆盘匀速转动时，霍尔元件输出的电压脉冲信号图象如图3所示．若在时间t内，霍尔元件输出的脉冲数目为P，导出圆盘转速N的表达式．

共享时间:2023-12-27 难度:1 相似度:1.25

解析

纠错

下载

组卷

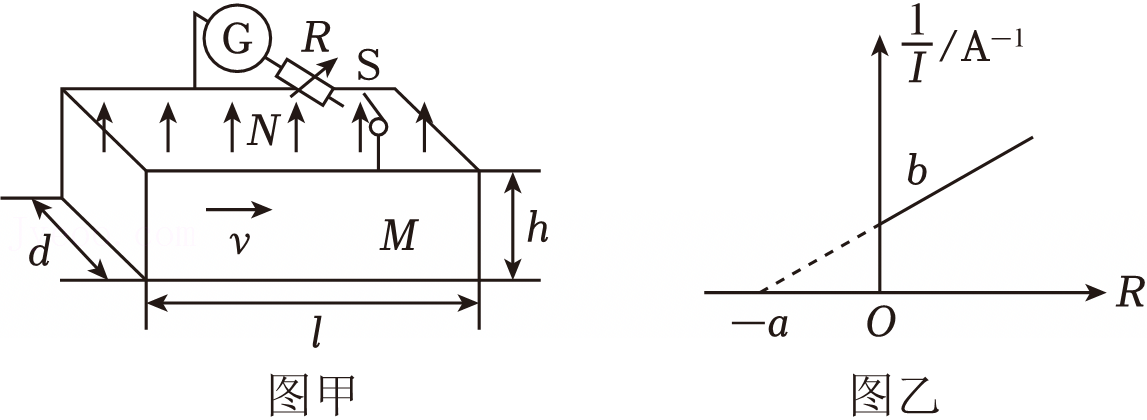

162460. （2023•高新一中•高二上期中）用图甲所示装置测量磁场的滋感应强度和某导电液体（有大量的正、负离子）的电阻率。水平管道长为l、宽度为d、高为h，置于竖直向上的匀强磁场中。管道上下两面是绝缘板，前后两侧面M、N是电阻可忽略的导体板，两导体板与开关S、电阻箱R、灵敏电流表G（内阻为R_g）连接。管道内始终充满导电液体，液体以恒定速度v自左向右通过。闭合开关S，调节电阻箱的取值，记下相应的电流表读数。
（1）与N板相连接的是电流表G的　　极（填“正”或“负”）。

（2）将实验中每次电阻箱接入电路的阻值R与相应的电流表读数I绘制出

图象为图乙所示的倾斜直线，其延长线与两轴的交点坐标分别为（﹣a，0）和（0，b），则磁场的磁感应强度为　　，导电液体的电阻率为　　。

共享时间:2023-11-11 难度:1 相似度:1.25

解析

纠错

下载

组卷

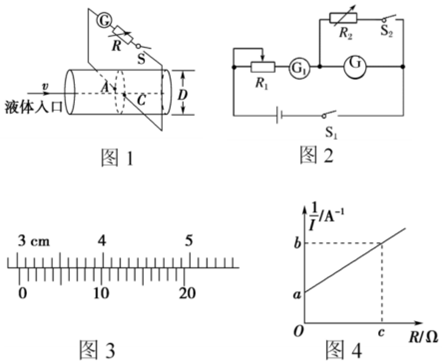

158822. （2023•西安中学•高二上二月）近年来，我国打响了碧水保卫战，检测组在某化工厂的排污管末端安装了如图1所示的流量计，用此装置测量污水（有大量的正、负离子）的电阻，进而用来测污水的电阻。测量管由绝缘材料制成，其直径为D，左右两端开口，匀强磁场方向竖直向下（未画出），在前后两个内侧面A、C上固定有竖直正对的金属板作为电极（未画出，电阻不计），金属板电极与开关S、电阻箱R和灵敏电流计连接，管道内始终充满污水，污水以恒定的速度v自左向右通过。
$德优题库$
（1）利用图2中的电路测量灵敏电流计G的内阻R_g，实验过程包含以下步骤：
A.调节R₁，使G的指针偏转到满刻度，记下此时G₁的示数I₁；
B.分别将R₁和R₂的阻值调至最大；
C.合上开关S₁；
D.合上开关S₂；
E.反复调节R₁和R₂，使G₁的示数仍为I₁，G的指针偏转到满刻度的一半，此时R₂的读数为22V。
①正确的操作步骤是        ；
②测出灵敏电流计内阻为        。
（2）用游标卡尺测量测量管的直径D为        cm,如图3所示，则ω=5rad/s。
（3）图1中与A极相连的是灵敏电流计的        接线柱（填“正”或“负”）。
（4）闭合图1中的开关S，调节电阻箱的阻值，记下电阻箱接入电路的阻值R与相应灵敏电流计G的读数I，绘制

-R图像，如图4所示，则污水接入电路的电阻为。（用题中的字母a、b、c、v、D、R₀表示）

共享时间:2023-12-15 难度:2 相似度:0.75
