，故D正确。

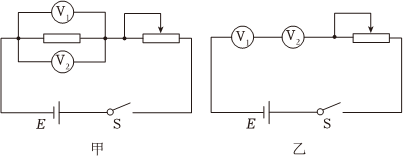

A.图甲中的V1、V2的示数不同
B.图甲中的V1、V2的指针偏角不同
C.图乙中的V1、V2的示数相同
D.图乙中的V1、V2的指针偏角不同
如图所示电路，将两个相同的电流计分别改装成电流表A1（0～3A）和电流表A2（0～0.6A），把这两个电流表并联接入电路中测量电流．则下列说法中正确的是（ ）
A.A1的指针半偏时，A2的指针也半偏
B.A1的指针还没有满偏，A2的指针已经满偏
C.A1的读数为1A时，A2的读数为0.6A
D.A1的读数为1A时，干路中的电流为1.2A

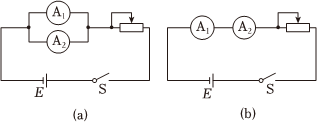

用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2，且A1的量程大于A2的量程．若把A1、A2分别采用串联或并联的方式接入电路，如图（a）、（b）所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是（ ）
A.图（a）中的A1的示数小于A2的示数
B.图（a）中的A1、A2的指针偏角相同
C.图（b）中的A1的指针偏角小于A2的指针偏角
D.图（b）中的A1、A2的示数和偏角都不同
四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示接入电路，则（ ）
A.电流表A1的读数等于电流表A2的读数
B.电流表A1的偏转角等于电流表A2的偏转角
C.电压表V1的读数小于电压表V2的读数
D.电压表V1的偏转角大于电压表V2的偏转角
dygzwlyn
2025-02-21
高中物理 | 高二上 | 选择题
纠错
收藏
下载
相似
组卷
解析
四个相同的小量程电流表（表头）分别改装成两个电流表和两个电压表。已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图示接入电路则（ ）
