160894. （2025•西安一中•高二上期末）某同学制作“橘子电池”后，设计了图（a）电路测量其电动势E和内阻r。电压传感器可视为理想电压表。

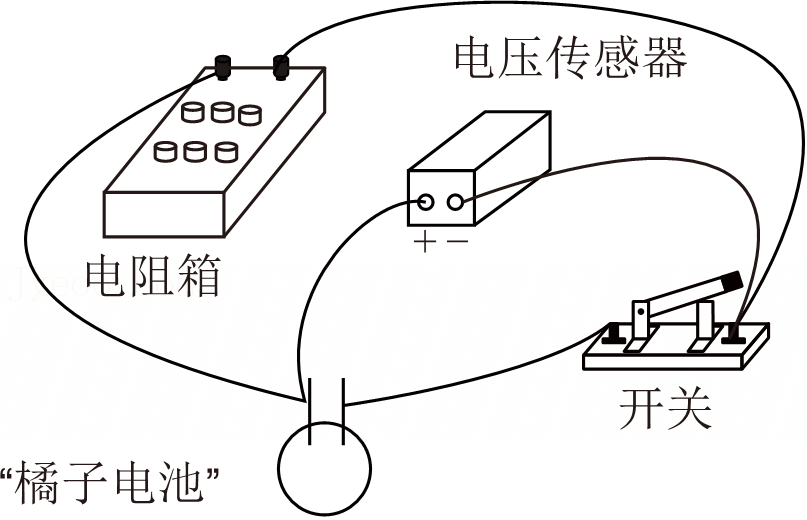

（1）根据图（a）完成图（b）实物连线；
（2）闭合开关S，多次调节电阻箱，记录电阻箱阻值R和相应的电压传感器读数U；
①某次实验电阻箱的示数如图（c），其电阻大小为　　 Ω；
②根据实验数据作出的

图像如图（d），则“橘子电池”电动势E＝　　 V，内阻r＝　　 kΩ。（结果均保留三位有效数字）
（3）若仅提供如下规格的电表：
电压表V₁（量程3V，内阻约为3kΩ）；
电压表V₂（量程15V，内阻约为10kΩ）；
电流表A₁（量程0.6A，内阻约为0.5Ω）；
微安表A₂（量程300μA，内阻约为100Ω）；
为了较为准确地测出“橘子电池”的电动势和内阻，下列电路中最合适的是　　。

共享时间:2025-02-19 难度:1

纠错

下载

相似

组卷

[考点]

测量水果电池的电动势和内阻，

[答案]

（1）见解答；（2）11323.5；E＝1.00V；r＝3.43kΩ；（3）D

[解析]

解：（1）根据图（a）完成图（b）实物连线如下图所示：

（2）①根据图（c）所示电阻箱的示数，可得其电阻大小为：
R＝1×10000Ω+1×1000Ω+3×100Ω+2×10Ω+3×1Ω+5×0.1Ω＝11323.5Ω；
②根据闭合电路欧姆定律得：U＝E﹣Ir＝

变形为：

＝

•

根据

图像的斜率与纵截距可得：

＝

Ω•V^﹣1，

＝1.00＄V^﹣1
解得：E＝1.00V，r＝3.43kΩ
（3）选项AB的电路图采用的是伏阻法，测量得到的电源的内阻实际是电压表内阻与电源内阻的并联的等效电阻，因“橘子电池”的内阻与电压表内阻相差不多，故测量得到的电源的内阻相对误差较大，而“橘子电池”的电动势约为1V，电压表的量程均太大。选项CD的电路图采用的是安阻法，测量得到的电源的内阻实际是电流表内阻与电源内阻的串联的等效电阻，因“橘子电池”的内阻远大于电流表A₁和微安表A₂的内阻，故测量得到的电源的内阻相对误差较小，并且此方法测量电源的电动势无系统误差，由（2）的结果可知电路的最大电流约为300μA，故选用微安表A₂进行测量误差较小。综上所述选项D的电路最合适。
故答案为：（1）见解答；（2）11323.5；E＝1.00V；r＝3.43kΩ；（3）D

[点评]

本题考查了"测量水果电池的电动势和内阻，"，属于"常考题"，熟悉题型是解题的关键。
