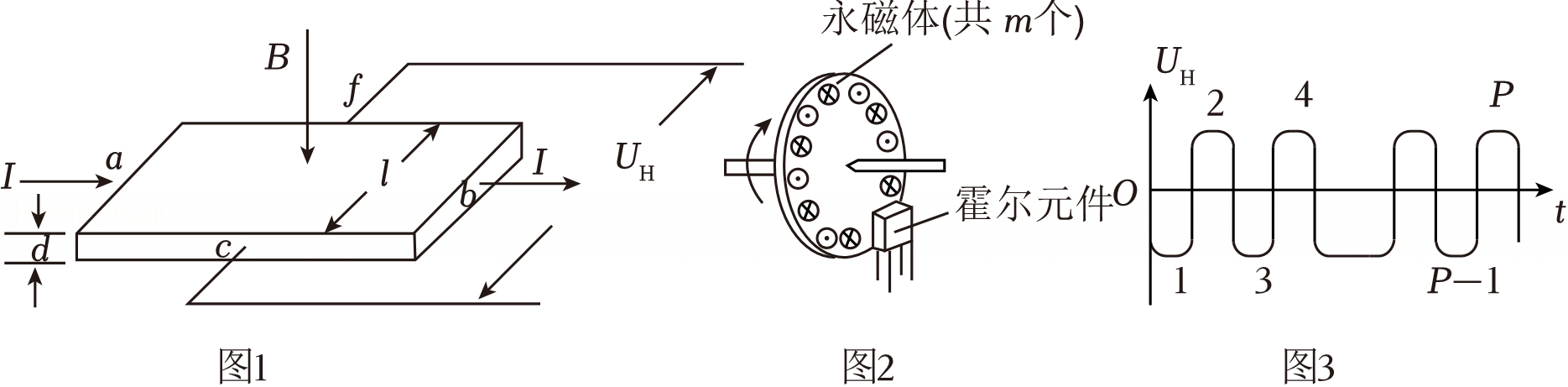

160675. （2016•西工大附中•四模）利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域．如图1，将一金属或半导体薄片垂直至于磁场B中，在薄片的两个侧面a、b间通以电流I时，另外两侧c、f间产生电势差，这一现象称霍尔效应．其原因是薄片中的移动电荷受洛伦兹力的作用相一侧偏转和积累，于是c、f间建立起电场E_H，同时产生霍尔电势差U_H．当电荷所受的电场力与洛伦兹力处处相等时，E_H和U_H达到稳定值，U_H的大小与I和B以及霍尔元件厚度d之间满足关系式

，其中比例系数R_H称为霍尔系数，仅与材料性质有关．

（1）设半导体薄片的宽度（c、f间距）为L，请写出U_H和E_H的关系式；若半导体材料是电子导电的，请判断图1中c、f哪端的电势高；
（2）已知半导体薄片内单位体积中导电的电子数为n，电子的电荷量为e，请导出霍尔系数R_H的表达式．（通过横截面积S的电流I＝nevS，其中v是导电电子定向移动的平均速率）；
（3）图2是霍尔测速仪的示意图，将非磁性圆盘固定在转轴上，圆盘的周边等距离地嵌装着m个永磁体，相邻永磁体的极性相反．霍尔元件置于被测圆盘的边缘附近．当圆盘匀速转动时，霍尔元件输出的电压脉冲信号图象如图3所示．若在时间t内，霍尔元件输出的脉冲数目为P，请导出圆盘转速N的表达式．

共享时间:2016-04-18 难度:1

纠错

下载

相似

组卷

[考点]

霍尔效应与霍尔元件，

[答案]

见试题解答内容

[解析]

解：（1）、由场强与电势差关系知U_H＝E_Hl．导体或半导体中的电子定向移动形成电流，电流方向向右，实际是电子向左运动．由左手定则判断，电子会偏向f端面，使其电势低，同时相对的c端电势高．
（2）、由题意得：U_H＝R_H

…①
解得：R_H＝U_H

＝E_Hl

…②
当电场力与洛伦兹力平衡时，有eE_h＝evB
得：E_H＝vB…③
又有电流的微观表达式：I＝nevS…④
将③、④代入②得：
R_H＝vBl

＝vl

＝

（3）、a．由于在时间t内，霍尔元件输出的脉冲数目为P，则有：
P＝mNt
圆盘转速为 N＝

答：（1）、c端电势高．
（2）、霍尔系数的表达式为

．
（3）、圆盘转速的表达式为 N＝

．

[点评]

本题考查了"霍尔效应与霍尔元件，"，属于"常考题"，熟悉题型是解题的关键。
