160254. （2020•西安中学•六模）如图甲所示，两个点电荷Q₁、Q₂固定在x轴上，其中Q₁位于原点O，a、b是它们连线延长线上的两点。现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动（粒子只受电场力作用），设粒子经过a、b两点时的速度分别为v_a、v_b，其速度随坐标x变化的图象如图乙所示，则以下判断正确的是（　　）

A.b点的场强一定为零

B.Q₂带负电且电荷量小于Q₁

C.a点的电势比b点的电势高

D.粒子在a点的电势能比在b点的电势能小

共享时间:2020-05-25 难度:1

纠错

下载

相似

组卷

[考点]

电场中的其他图像问题，

[答案]

[解析]

解：A、由v﹣x图象在x＝3L处的b点速度最大，可知粒子在b点的加速度为0，则在b点受到两点电荷的电场力等大反向，合力为零，b点场强一定为零，故A正确；
B、由选项A的分析可知Q₁与Q₂一定是异种电荷，一正一负，根据库仑力F＝k

，可知离b点距离小的电荷量小，则Q₂＜Q₁，在Q₂与b点之间，Q₂对粒子q的库仑力要大于Q₁对粒子q的库仑力，因粒子带正电所受合力又沿x轴正方向，所以Q₂与q带同种电荷即正电，故B错误；
CD、粒子q从a点到b点，做加速运动，电场力做正功，所以电势能减小，因粒子q为正电荷，所以电势降低，a点的电势比b点的电势高，即粒子在a点的电势能比在b点的电势能大，故C正确，D错误；
故选：AC。

[点评]

本题考查了"电场中的其他图像问题，"，属于"常考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

160666. （2016•西工大附中•四模） $德优题库$ 某区域的电场线分布如图所示，其中间一根电场线是直线，一带正电的粒子从直线上的O点由静止开始在电场力作用下运动到A点．取O点为坐标原点，沿直线向右为x轴正方向，粒子的重力忽略不计．则在运动过程中，下列关于粒子运动速度v和加速度a随时间t的变化、粒子的动能E_k和运动径迹上电势φ随位移x的变化图线可能正确的是（　　）

A. $德优题库$

B. $德优题库$

C. $德优题库$

D. $德优题库$

共享时间:2016-04-18 难度:1 相似度:2

解析

纠错

下载

组卷

160783. （2016•西工大附中•四模） $德优题库$ 某区域的电场线分布如图所示，其中间一根电场线是直线，一带正电的粒子从直线上的O点由静止开始在电场力作用下运动到A点．取O点为坐标原点，沿直线向右为x轴正方向，粒子的重力忽略不计．则在运动过程中，下列关于粒子运动速度v和加速度a随时间t的变化、粒子的动能E_k和运动径迹上电势φ随位移x的变化图线可能正确的是（　　）

A. $德优题库$

B. $德优题库$

C. $德优题库$

D. $德优题库$

共享时间:2016-04-19 难度:1 相似度:2

解析

纠错

下载

组卷

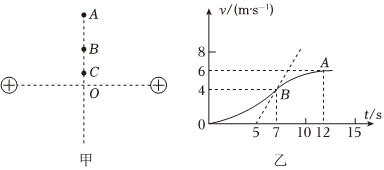

158899. （2023•长安区一中•高二上一月）两个等量同种正点电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图甲所示，一个电荷量为2×10^-3C、质量为0.1kg的小物块（可视为质点）从C点静止释放，其运动的v-t图像如图乙所示，其中B点处为整条图线切线斜率最大的位置（图中标出了该切线）。则下列说法正确的是（　　）
$德优题库$

A.由C点到A点电势逐渐升高

B.由C到A的过程中物块的电势能先减小后增大

C.B点为中垂线上电场强度最大的点，电场强度大小E=100N/C

D.A、B两点间的电势差U_AB=500V

共享时间:2023-10-12 难度:4 相似度:1.25

解析

纠错

下载

组卷
