160115. (2021•长安区一中•七模) 小明手里有一块多用电表A,其功能完好,但刻度值已不清晰。他想通过实验测定该多用表(简称A表,下同)“×10Ω”挡欧姆调零后的内阻R0和内置电源的电动势E。他找来了另一个多用电表B(简称B表,下同)、一个电阻箱、一个开关和若干导线作为实验的器材。
德优题库
实验的操作如下:

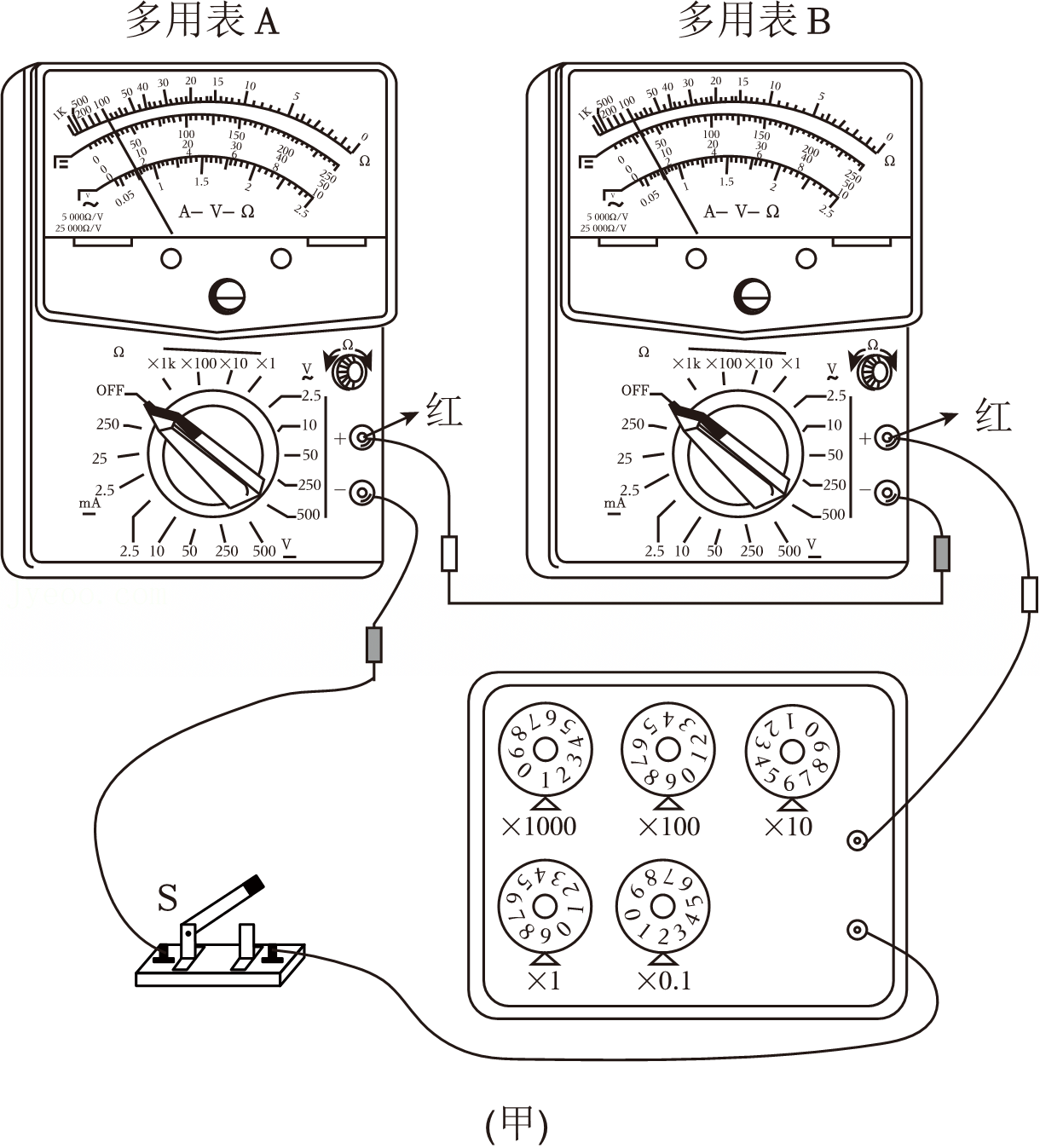

(1)小明将A表调到“×10Ω”挡,将B表调到“mA”挡,准备如图(甲)将所有的器材串联起来作为实验电路。请你在图中连好剩余的导线;
(2)先使用B表的电流挡测量A表“×10Ω”挡的满偏电流。将电阻箱阻值调为0,将A表调到欧姆挡“×10Ω”挡位置。几次试测后,确定B表应使用“10mA”挡,调节A表的欧姆调零旋钮直至A表满偏,此时B表的读数如图(乙)所示,记录下B表读数为        mA;
(3)断开开关,保持A、B表挡位不变,将A表红黑表笔短接进行        ,然后重新连入原来电路。
(4)调节电阻箱,闭合开关,当B表读数为6.0mA时,读出电阻箱阻值为R1=250Ω;继续调节电阻箱阻值,当B表读数为4.0mA时,读出电阻箱阻值为R2=1000Ω;
(5)断开电路,整理器材。
根据以上测量数据,可算出A表“×10Ω”挡内置电源的电动势E=       V,A表“×10Ω”挡欧姆调零后的内阻R0=       Ω,B表量程“10mA”挡的内电阻RB=       Ω。
共享时间:2021-06-03 难度:2
[考点]
多用电表的原理,电压表、电流表的读数,
[答案]
(1)实物电路图如图所示;(2)8.0;(3)欧姆调零;(5)9,1125,125。
[解析]
解:(1)连线如图所示;

(2)电流表量程为10mA,由图示表盘可知,其分度值为0.2mA,示数为8.0mA;
(3)断开开关,保持A、B表挡位不变,将A表红黑表笔短接进行欧姆调零;
(5)电表A欧姆×10挡的内阻为R0,则有:I0=8×10﹣3A,
当B表读数为6.0mA时,读出电阻箱阻值为R1=250Ω;继续调节电阻箱阻值,当B表读数为4.0mA时,读出电阻箱阻值为R2=1000Ω,由闭合电路欧姆定律得:
=6×10﹣3A,=4×10﹣3A
解得:E=9V,R0=1125Ω,RB=125Ω
故答案为:(1)实物电路图如图所示;(2)8.0;(3)欧姆调零;(5)9,1125,125。
[点评]
本题考查了"多用电表的原理,电压表、电流表的读数,",属于"易错题",熟悉题型是解题的关键。
