159677. （2022•西安中学•月考）某实验小组利用图（a）所示装置探究加速度与物体所受合外力的关系。主要实验步骤如下：
$德优题库$
（1）用游标卡尺测量垫块厚度h,示数如图（b）所示，h= cm；
（2）接通气泵，将滑块轻放在气垫导轨上，调节导轨至水平；
（3）在右支点下放一垫块，改变气垫导轨的倾斜角度；
（4）在气垫导轨合适位置释放滑块，记录垫块个数n和滑块对应的加速度a；
（5）在右支点下增加垫块个数（垫块完全相同），重复步骤（4），记录数据如下表：

n	1	2	3	4	5	6
（a/m?s^-2）	0.087	0.180	0.260		0.425	0.519

根据表中数据在图（c）上描点，绘制图线。
$德优题库$
如果表中缺少的第4组数据是正确的，其应该是 m/s²（保留三位有效数字）。

共享时间:2021-12-01 难度:1

纠错

下载

相似

组卷

[考点]

探究加速度与力、质量之间的关系，

[答案]

（1）1.02；（2）如上图、0.345

[解析]

解：（1）游标卡尺的精度为0.1mm，游标卡尺的示数为主尺与游标尺的示数之和，所以h＝10mm+2×0.1mm＝10.2mm＝1.02cm；

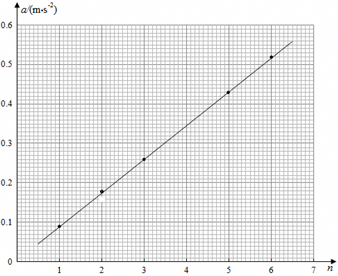

（2）由表中的数据在坐标系中先描点，再过这些点画一条直线，如图所示。
根据实验过程知，在已经调水平后，放n个垫块的加速度a＝gsinθ＝

＝

，结合绘制的a﹣n图象可求得图角的斜率k＝

＝0.0862m/s²，那么当n＝4时，a₄＝4k＝4×0.0862m/s²＝0.345m/s²。
故答案为：（1）1.02；（2）如上图、0.345

[点评]

本题考查了"探究加速度与力、质量之间的关系，"，属于"基础题"，熟悉题型是解题的关键。
