158766. （2023•西安中学•高三上四月） $德优题库$ 兴趣小组要测量两节干电池组成的电池组的电动势和内阻，实验室提供了以下实验器材：
A.两节干电池组成的电池组
B.电流表A₁：量程I_g1=100mA，内阻R_g1=4Ω
C.电流表A₂：量程I_g2=200mA，内阻R_g2=2Ω
D.定值电阻R₁=1Ω
E.定值电阻R₂=2Ω
F.定值电阻R₃=13Ω
G.滑动变阻器R（0～10Ω）
H.导线与开关
（1）实验时设计了如图甲所示电路，需要先将电流表A₂改装成量程为3V的电压表，将电流表A₁量程扩大为0.5A，另一定值电阻作为保护电阻，a应选择；b应选择；（均填器材前面的字母）。
（2）电路连接准确无误后，闭合开关K，移动滑动变阻器，得到多组电流表A₁、A₂的示数，作出了I₂-I₁图像如图乙所示，则电池组电动势E₀= V；内阻r₀= Ω。（保留小数点后两位）

共享时间:2023-02-27 难度:2

纠错

下载

相似

组卷

[考点]

电表的改装和应用（实验），测量普通电源的电动势和内阻，

[答案]

（1）F；D；（2）2.91；1.35。

[解析]

解：（1）电流表改装成电压表需要串联一个电阻，根据串联电路的特点和欧姆定律，串联电阻

因此a应该选择R₃，即选择F；
电流表改装成大量程电流表需要并联一个电阻，根据并联电路的特点和欧姆定律U_g1＝I_g1R_g1＝（I﹣I_g1）R_b
代入数据解得R_b＝1Ω
因此b应该选择R₁，即选择D；
（2）电流表的量程扩大到原来的5倍，当电流表A₁示数为I₁时，干路电流I＝5I₁，把定值电阻看作电源内阻的一部分；
改装后电流表的内阻得

根据闭合电路的欧姆定律I₂（R_g2+R₃）＝E﹣5I₁（r₀+R_c+R_A）
变形得

结合I₂﹣I₁图像纵截距

代入数据解得电动势E＝2.91V
图像斜率的绝对值

定值电阻R_c＝R₂＝2Ω
代入数据解得内阻r₀≈1.35Ω。
故答案为：（1）F；D；（2）2.91；1.35。

[点评]

本题考查了"电表的改装和应用（实验），测量普通电源的电动势和内阻，"，属于"必考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

158723. （2023•西安中学•高三上二月）某研究性学习小组欲测定一个蓄电池的电动势E和内阻r,该小组的两同学利用相同的器材分别设计了如图（a）、（b）所示的两个电路，R₀为15Ω的定值电阻，R是电阻箱。这两个同学通过正确实验，然后将实验数据经过处理后在同一个坐标系中做出了如图（c）所示的图像，则：
$德优题库$
（1）在图（c）中，图线B所选的实验原理图是（填“图（a）”或“图（b）”），此时图（c）横坐标中x的含义是，由该图像求得电源的电动势E= V。
（2）在得到图线A的实验中，可求得电源的内阻r= Ω。（保留三位有效数字）

共享时间:2023-12-27 难度:1 相似度:1.5

解析

纠错

下载

组卷

160377. （2019•西工大附中•十二模）用实验测一电池的内阻r和一待测电阻的阻值R_x，已知电池的电动势约6V，电池内阻和待测电阻阻值都为数十欧。可选用的实验器材有：
电流表A₁（量程0～30mA）；
电流表A₂（量程0～100mA）；
电压表V（量程0-6V）；
滑动变阻器R₁（阻值0～5Ω）
滑动变阻器R₂（阻值0～300Ω）；
开关S一个，导线若干条。
$德优题库$
某同学的实验过程如下：
Ⅰ．设计如图1所示的电路图，正确连接电路。
Ⅱ．将R的阻值调到最大，闭合开关，逐次调小R的阻值，测出多组U和I的值，并记录。以U为纵轴。I为横轴。得到如图2所示的图线。
Ⅲ．断开开关，将R_x改接在B、C之间。A与B直接相连，其他部分保持不变。重复Ⅱ的步骤，得到另一条U-I图线，图线与横轴I的交点坐标为（I₀，0），与纵轴U的交点坐标为（0，U₀）。
回答下列问题：
①电流表应选用        ，滑动变阻器应选用
②由图2的图线，得电源内阻r=       Ω；
③用I₀、U₀和r表示待测电阻的关系式R_x=       ，代入数值可得R_x；
④若电表为理想电表，R_x接在B、C之间与接在A、B之间，滑动变阻器滑片都从最大阻值位置调到某同一位置，两种情况相比，电流表示数变化范围        ，电压表示数变化范围        （选填“相同”或“不同”）

共享时间:2019-07-25 难度:1 相似度:1.5

解析

纠错

下载

组卷

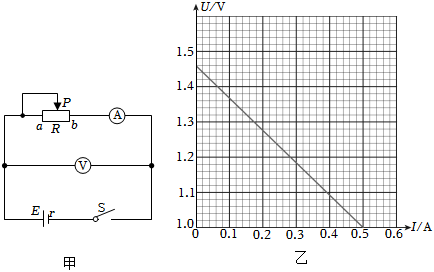

161472. （2023•远东一中•高二上期末）实验小组要测定一节干电池的电动势E和内阻r（E约为1.5V，r小于1Ω），采用的电路图如图甲所示。
