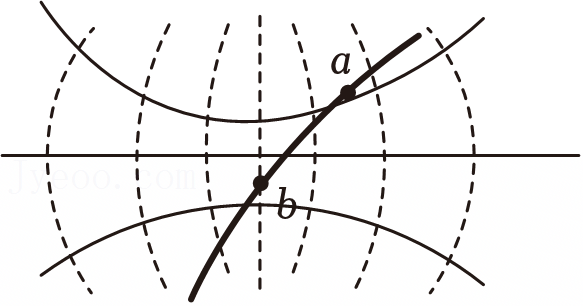

2020年2月，中国科学家通过冷冻电镜捕捉到新冠病毒表面蛋白与人体细胞表面ACE2蛋白的结合过程，首次揭开了新冠病毒入侵人体的神秘面纱，电子显微镜是冷冻电镜中的关键部分，其中的一种电子透镜的电场分布如图所示，虚线为等差等势面，一电子在其中运动的轨迹如图中实线所示，a、b是轨迹上的两点，则（ ）
两个固定的等量异种点电荷所形成电场的等势面如图中虚线所示，一带电粒子以某一速度从图中a点进入电场，其运动轨迹为图中实线所示。若粒子只受静电力作用，则下列关于带电粒子的判断正确的是（ ）
A.带负电
B.从a点到e点的运动过程中速度先变大后变小
C.从a点到e点的运动过程中电势能先变大后变小
D.经过b点和d点时的速度相同
A.M带负电荷，N带正电荷
B.M在b点的动能小于它在a点的动能
C.N在d点的电势能等于它在e点的电势能
D.N在从c点运动到d点的过程中克服电场力做功
A.带电质点在P点的加速度比在Q点的加速度小
B.．带电质点在P点的电势能比在Q点的小
C.．带电质点在P点的动能大于在Q点的动能
D.三个等势面中，c的电势最高
图中K、L、M为静电场中的三个相距很近的等势面（K、M之间无电荷）．一带电粒子射入此静电场中后，依a→b→c→d→e轨迹运动．已知电势ΦK＜ΦL＜ΦM．下列说法中正确的是（ ）
A.粒子带负电
B.粒子在bc段做减速运动
C.粒子在b点与d点的速度相同
D.粒子在c点时电势能最大
有研究表明，当兴奋情绪传播时，在人的体表可以测出与之对应的电势变化。某一瞬间人体表面的电势分布图如图所示，图中实线为等差等势面，标在等势面上的数值分别表示该等势面的电势，a、b、c、d为等势面上的点，该电场可等效为两等量异种电荷产生的电场，a、b为两电荷连线上对称的两点，c、d为两电荷连线中垂线上对称的两点。下列说法中正确的是（ ）
A.a、b两点的电场强度相同
B.c点的电势大于d点的电势
C.将带正电的试探电荷从b点移到d点，其电势能增加
D.负电荷在c点的电势能大于在a点的电势能
A.a、b、c三个等势面中，a的电势最高
B.电场中Q点处的电场强度大小比P点处大
C.该带电质点在P点处的加速度比在Q点处大
D.该带电质点在P点的速度比在Q点具有的速度小
A.正电荷在a点的电势能大于在b点的电势能
B.b点电势高于a点电势
C.a、b两点电场强度的方向相同
D.将一正电荷从b点移到a点静电力做负功
A.正电荷在a点的电势能大于在b点的电势能
B.b点电势高于a点电势
C.a、b两点电场强度的方向相同
D.将一正电荷从b点移到a点静电力做负功
两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，规定无穷远处为电势能零点，一带负电的试探电荷在x轴上各点具有的电势能随x变化关系如图所示，其中试探电荷在A、N两点的电势能为零，在ND段中C点电势能最大，下列说法正确的是（ ）A.q1为正电荷，q2为负电荷
B.q1的电荷量大于q2的电荷量
C.将一正点电荷从N点移到D点，电场力先做负功后做正功
D.一正点电荷从N点由静止释放后会沿x轴正方向运动且到达C点时速度最大
如图所示，虚线表示电场中几个相邻的等差等势面，实线表示一带电量为|q|=3e的粒子的运动轨迹，其中φ3=0，Ek3=6eV，相邻两等势面的电势差大小为3V，a、b为运动轨迹上的两点，不计粒子重力，则下列说法中正确的是（ ）
A.该带电粒子带负电
B.该带电粒子是从a向b运动的
C.该带电粒子经过φ1等势面时的动能为24eV
D.该带电粒子经过φ2等势面时的电势能为15eV
A.甲、乙两粒子带异种电荷
B.两粒子经过b点时具有相同的动能
C.甲粒子经过c点时的动能等于乙粒子经过d点时的动能
D.设无穷远处电势为零，甲粒子经过c点时的电势能小于乙粒子经过d点时的电势能
A.．A在x＝
x0处与B相遇，此刻速度最大
B.B从x＝x0处运动至x＝
x0处的过程中加速度一定是逐渐减小的
C.在x＝
x0处A、B系统的电势能最大
D.．A向右先做加速后减速的运动，运动的最右点坐标为x＝x0
如图所示，在匀强电场中有O、A、B三点，OA=OB=5cm,其中O、A电势分别为0V、5V，OA与OB的夹角为120°，A、B在同一条竖直线上现有一不计重力、带电量为e的粒子以4eV的动能从A点沿AO方向飞入电场，经过B点时，动能与在A点时相同，则下列说法正确的是（ ）
A.该粒子带负电
B.粒子运动过程中，电场力一直做正功
C.粒子能运动到O点，且在O点时电势能为零
D.该电场强度大小为200V/m,方向水平向左
A.．C、D两点的电场强度相同，A、B两点的电场强度不同
B.C、D两点电势相等，A、B两点电势不相等
C.．电子从C点沿直线运动到D点，电势能先增加后减小
D.．电子从O点沿直线运动到B点，电势能先增加后减小
dygzwlyn
2024-10-15
高中物理 | 高二上 | 选择题
纠错
收藏
下载
相似
组卷
解析
一个孤立的正点电荷的电场线和等势面分布如图所示，实线表示电场线，虚线表示等势面，a、b是其中的两个点，则（ ）
一个孤立的正点电荷的电场线和等势面分布如图所示，实线表示电场线，虚线表示等势面，a、b是其中的两个点，则（ ）
如图所示，在点电荷+Q的电场中，虚线为等势面，甲、乙两粒子的运动轨迹分别为acb、adb曲线，两粒子在a点时具有相同的动能，重力不计．则（ ）
