158569. （2024•田家炳中学•高二上二月） $德优题库$ 如图为研究电磁感应现象的实验装置。
（1）将图中所缺的导线补接完整。
（2）如果在闭合开关时发现电流表的指针向右偏转一下，那么合上开关后可能出现的情况有：
A.将线圈A迅速插入线圈B时，电流表指针将。
B.线圈A插入线圈B后，将滑动变阻器的滑片迅速向左拉时，电流表指针将。

共享时间:2024-12-14 难度:1

纠错

下载

相似

组卷

[考点]

研究电磁感应现象，

[答案]

（1）电路图如上图所示；（2）向右偏转一下；向左偏转一下。

[解析]

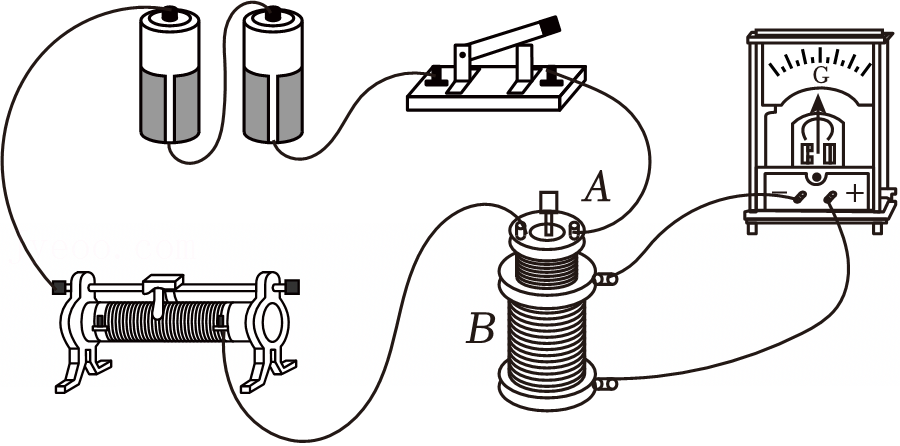

解：（1）将电源、电键、螺线管A、滑动变阻器组成串联回路，灵敏电流计与螺线管B组成串联回路，电路图如图所示：

（2）闭合开关时通过线圈B的磁通量增大，电流表的指针向右偏转一下，说明磁通量增大，电流表指针向右偏转；
A、将线圈A迅速插入线圈B时，穿过线圈B的磁通量增大，则电流表指针将向右偏转一下。
B、线圈A插入线圈B后，将滑动变阻器的滑片迅速向左拉时，滑动变阻器接入电路的电阻增大，流过线圈A的电流减小，电流产生的磁感应强度减小，线圈B的面积不变，则穿过线圈B的磁通量减小，电流表指针将向左偏转一下。
故答案为：（1）电路图如上图所示；（2）向右偏转一下；向左偏转一下。

[点评]

本题考查了"研究电磁感应现象，"，属于"基础题"，熟悉题型是解题的关键。
