158521. （2024•华清中学•高二上一月）电荷的定向移动形成电流，电流表示单位时间内通过导体横截面的电荷量，即

，电流传感器可以像电流表一样测量电流，并且可以和计算机相连，画出电流与时间的变化图像。图甲是用电流传感器观察充、放电过程的实验电路图，图中电源的电压为6V。
$德优题库$
先使开关S与1接通，待充电完成后，再使开关S与2接通，电容器通过电阻放电，电流传感器将电流信息传入计算机，显示出电流随时间变化的I-t图像。如图乙所示。
（1）下列说法正确的是。
A.电容器充电的过程中，负电荷由电源的正极移动到电容器的正极板
B.电容器充电的过程中，电路中的电流不断增大
C.电容器放电的过程中，电容器两极板间的场强不断变小
D.电容器放电的过程中，电容器把储存的电能转化为电路中其它形式的能量
（2）乙图中图线与两坐标轴所包围面积的物理意义是。

共享时间:2024-10-25 难度:1

纠错

下载

相似

组卷

[考点]

观察电容器及其充、放电现象，

[答案]

（1）CD；（2）电容器在全部放电过程中释放的电荷量。

[解析]

解：（1）A、电容器充电的过程中，正电荷由电源的正极移动到电容器的正极板，故A错误；
B、电容器充电的过程中，电路中的电流不断减小，故B错误；
C、电容器放电的过程中，电容器两极板上所带电荷量逐渐减小，两极板间的电压逐渐减小，根据E＝可知，场强逐渐变小，故C正确；
D、电容器放电的过程中，电容器把储存的电能转化为电路中其它形式的能量，故D正确。
故选：CD。
（2）根据图像的含义，因Q＝It，所以乙图中图线与两坐标轴所包围面积的物理意义是：电容器在全部放电过程中释放的电荷量；
故答案为：（1）CD；（2）电容器在全部放电过程中释放的电荷量。

[点评]

本题考查了"观察电容器及其充、放电现象，"，属于"常考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

158522. （2024•华清中学•高二上一月）在研究影响平行板电容器电容大小的因素的实验中．
（1）为了让极板带电荷量不变，除了采用绝缘性能良好的材料和使空气尽量干燥之外，平行板电容器的极板也应采用表面        （选填“光滑”或“粗糙”）的圆形金属板．
（2）在保证极板所带电荷量不变的情况下，进行如下操作：
①使极板间距离不变，由两极板正对开始，向上移动左侧极板B，如图甲所示，则静电计指针偏角将        （选填“变大”“不变”或“变小”）；
②使两极正对，在保证两极板正对面积不变的情况下，将左侧极板B向右移动，如图乙所示，静电计指针偏角将        （选填“变大”“不变”或“变小”）；

③使两极正对，在保证两极板正对面积不变的情况下，将一直径略大于极板的电介质与两极板不接触地插入两极板间，如图丙所示，静电计指针偏角将        （选填“变大”“不变”或“变小”）；
（3）上述实验中我们采用的让多个因素不变而只改变其中的某一个因素，从而研究这个因素对事物影响的方法叫        ．
$德优题库$

共享时间:2024-10-25 难度:1 相似度:2

解析

纠错

下载

组卷

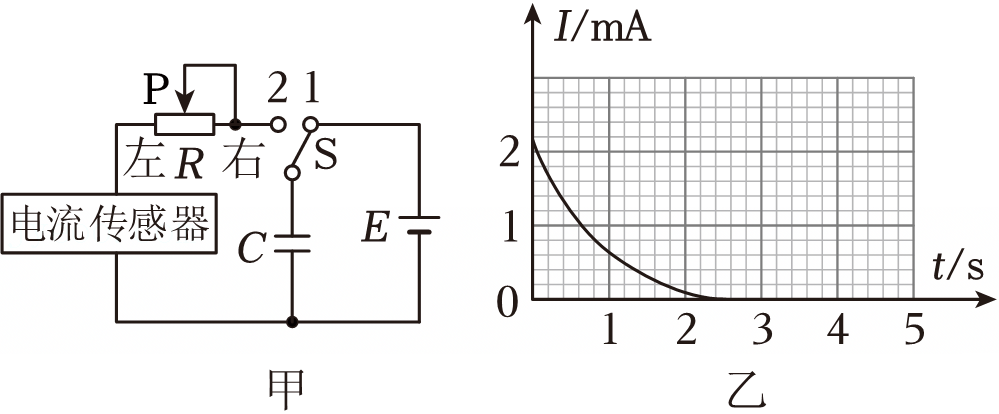

158921. （2023•长安区•高二上一月）图甲是研究电容器充、放电的实验电路，电源两端的电压保持不变。开关S先接1，电容器充电，充电完毕后开关S再接2，电容器放电，电流传感器得到的放电电流随时间变化的图线如图乙所示。

（1）乙图图线与坐标轴围成的面积大小表示通过电阻R的       　。
（2）断开S，将滑片P向右移动一段距离，再重复以上操作，得到另一条I﹣t曲线。新得到的I﹣t曲线与原曲线相比与纵轴的交点　      　（选填“向上”或“向下”）移动，与横轴的交点　    　（选填“向左”或“向右”）移动。新得到的I﹣t曲线与原曲线相比，与坐标轴所围面积       　（选填“不变”“变小”或“变大”）。

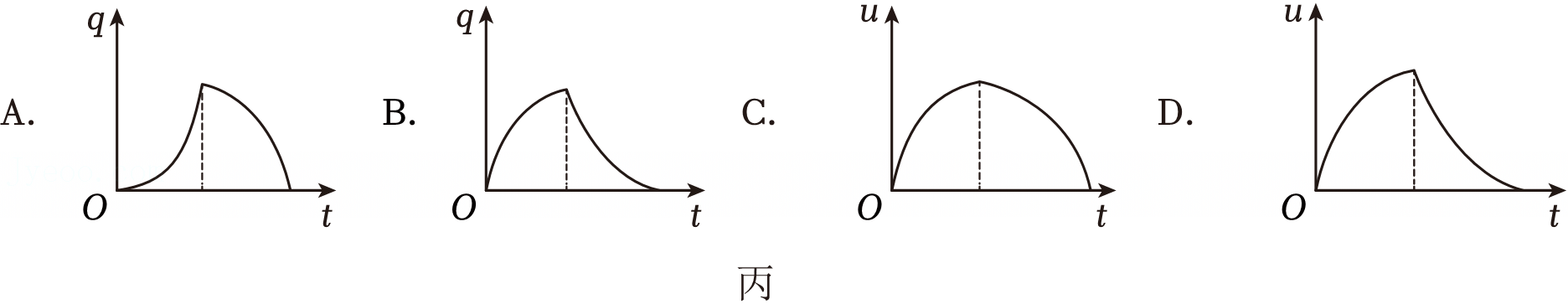

（3）关于电容器在整个充、放电过程中的q﹣t图像和u﹣t图像的大致形状（图丙），可能正确的有　     　（q为电容器极板所带的电荷量，u为电容器上下两极板的电势差）。
