151887. （2022•长安七中•一模）（1）关于电磁打点计时器的使用，下列说法正确的是　CD　
【选项】电磁打点计时器使用的是6V以下的直流电源
【选项】在测量物体速度时，先让物体运动，后接通电源
【选项】使用的电源频率越高，打点的时间间隔就越小
【选项】纸带上打的点越密，说明物体运动的越慢

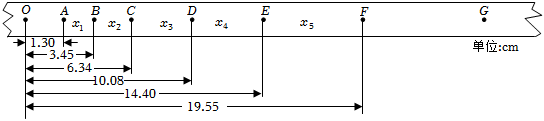

（2）电磁打点计时器是测量时间的仪器，其工作电压约为　　 V，电源频率是50Hz，它每隔　0.02　 s打一次点，在测定匀变速直线运动加速度实验中，某次实验纸带的记录如图所示，纸带上O、A、B、C、D、E、F、G为计数点，每相邻两个计数点间还有4个点没有画出，O到各点距离由图可知。则纸带的加速度等于　　，在打D点时纸带的速度为　　（保留两位有效数字），F到G的距离为　　 cm。

共享时间:2022-03-04 难度:3

纠错

下载

相似

组卷

[考点]

打点计时器的种类与工作原理，打点计时器的操作步骤，打点计时器打出纸带的数据处理，

[答案]

见试题解答内容

[解析]

解：（1）A、电磁打点计时器是一种使用交流电源的计时仪器，其工作电压是4到6V，电源的频率是50Hz，它每隔0.02s打一次点。电火花计时器是利用火花放电在纸带上打出小孔而显示出点迹的计时仪器，使用220V交流电压，当频率为50Hz时，它每隔0.02s打一次点，电火花计时器工作时，指导运动所受到的阻力比较小，它比电磁打点计时器实验误差小；故A错误。
B、在测量物体速度时，先接通电源，后让物体运动，只有这样才能保证纸带上打的点多一些，否则先让物体运动，后接通电源，由可能纸带上打不上点；故B错误。
C、当频率为50Hz时，它每隔0.02s打一次点，即打点的时间间隔等于频率的倒数，所以使用的电源频率越高，打点的时间间隔就越小，故C正确。
D、纸带上打的点越密，说明物体在相等的时间间隔内位移越小，即运动的越慢，故D正确。
故选：CD。
（2）由于每相邻两个计数点间还有4个点没有画出，所以相邻的计数点间的时间间隔T＝0.1s，
设0到A之间的距离为x₁，以后各段分别为x₂、x₃、x₄、x₅、x₆，
根据匀变速直线运动的推论公式Δx＝aT²可以求出加速度的大小，
得：x₄﹣x₁＝3a₁T²
x₅﹣x₂＝3a₂T²
x₆﹣x₃＝3a₃T²
为了更加准确的求解加速度，我们对三个加速度取平均值
得：a＝

（a₁+a₂+a₃）
即小车运动的加速度计算表达式为：a＝

a＝

＝0.75m/s²
根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上D点时小车的瞬时速度大小。
v_D＝

＝0.40m/s
由于Δx＝aT²＝0.75cm
所以x_FG＝x_EF+Δx＝5.15cm+0.75cm＝5.90cm
故答案为：CD；4﹣6；0.02；0.75m/s²；0.40m/s；5.90cm。

[点评]

本题考查了"打点计时器的种类与工作原理，打点计时器的操作步骤，打点计时器打出纸带的数据处理，"，属于"典型题"，熟悉题型是解题的关键。
