首页 > 试题列表 > 单题解析

134843. （2023•高新一中•八下期末）用压强计“探究影响液体内部压强大小的因素”的实验装置如图所示。
$德优题库$
（1）U形压强计的原理：当两管内液面的        越大，说明橡皮膜受到的压强越大。
（2）当橡皮膜受到的压强为零时，U形管两边液面        。如图-1，在使用压强计前，小明发现U形管左右两侧的液面有一定的高度差，调节的方法是        （选填序号）。
A.将右侧管中高出的水倒出
B.取下软管重新安装
（3）比较图-2、图-3两次实验可得：液体内部的压强随着液体        的增加而        。
（4）保持图-3中金属盒的位置不变，小明将一杯浓盐水倒入烧杯中搅匀后，发现U形管两侧液面的高度差又变大了，于是得出了“在同一深度，液体的密度越大，其内部的压强就越大”的结论。你认为他的结论        （选填“可靠”或“不可靠”）；原因是        。

共享时间:2023-07-07 难度:4

纠错

下载

相似

组卷

[考点]

探究液体内部的压强，探究液体内部压强实验的气密性检验，探究液体内部压强与深度的关系，探究液体内部压强与液体密度的关系，

[答案]

（1）高度差；（2）相平；B；（3）深度；增大；（4）不可靠；未控制深度一定。

[解析]

解：（1）U形压强计的原理是：橡皮膜受到的压强越大，两管内液面的高度差就会越大，因此两管内液面的高度差体现液体内部的压强大小；
（2）当橡皮膜受到的压强为零时，U形管两边液面相平；
在使用压强计前，发现U形管左右两侧的液面有一定的高度差，我们正确的做法是将软管取下来重新安装就可以了，故选：B；
（3）﹣3图中探头的深度比﹣2图探头深度更深，两管内液面的高度差也比﹣2图大，由此可知液体内部的压强随着液体深度的增加而增加；
（4）保持﹣3图中金属盒的位置不变，并将一杯浓盐水倒入烧杯中搅匀后，液体是深度增大，密度增大，U形管左右液面差增大，没有控制深度不变，不能探究液体压强跟密度的关系，因此他的结论不可靠。
故答案为：（1）高度差；（2）相平；B；（3）深度；增大；（4）不可靠；未控制深度一定。

[点评]

本题考查了"探究液体内部的压强，探究液体内部压强实验的气密性检验，探究液体内部压强与深度的关系，探究液体内部压强与液体密度的关系，"，属于"综合题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

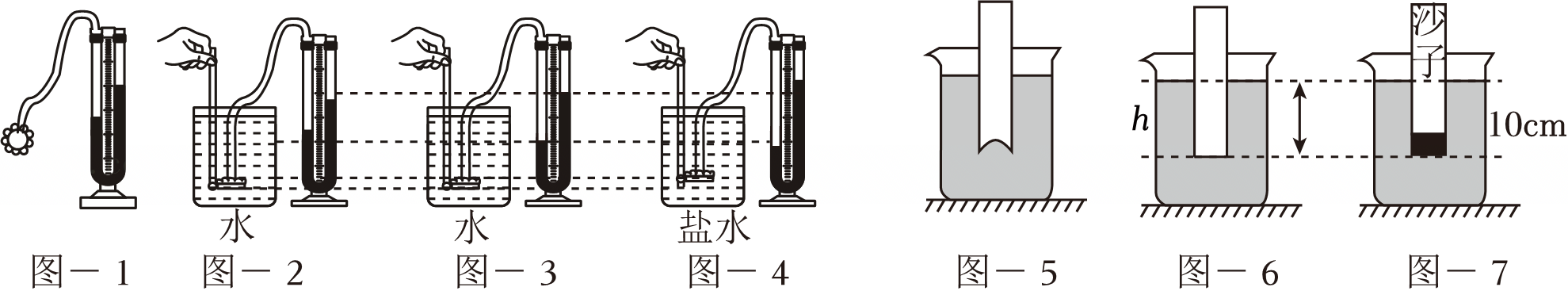

194340. （2024•交大附中•六模）物理课上，小明利用微小压强计“研究液体内部的压强”。

（1）实验前，小明没有按压橡皮膜时，U形管两侧液面就存在高度差（如图﹣1所示），接下来的操作是　   　（选填字母）；
A.从U形管内向外倒出适量水
B.拆除软管重新安装
C.向U形管内添加适量水
（2）正确操作后，分析图﹣2、图﹣3的实验现象，得出结论：同种液体中，液体压强随液体深度的增加而　     　；
（3）分析图﹣3、图﹣4的实验现象，得出结论：在深度相同时，液体的　     　越大，压强越大；
（4）知道了液体压强大小与哪些因素有关后，小明将一端带橡皮膜的玻璃管竖直插入水中，如图﹣5，（橡皮膜质量忽略不计），来定量研究液体压强的大小，他的做法如下：
a.向图﹣5所示玻璃管中注入水，当橡皮膜没有凹凸形变时，发现玻璃管内外水面相平，如图﹣6所示，此时橡皮膜受到玻璃管外部水的压力方向为竖直　     　，与玻璃管内部水的压力大小相等；
b.测出橡皮膜所处的深度为h，设水的密度为ρ_水，利用

，小明推导出深度为h处水产生的压强p＝　       　；
c.用刻度尺测量出玻璃管直径并计算出横截面积为5cm²，将玻璃管竖直插入水中10cm处，在管内加沙子直至橡皮膜没有凹凸形变如图﹣7，则沙子的质量为　     　 g。

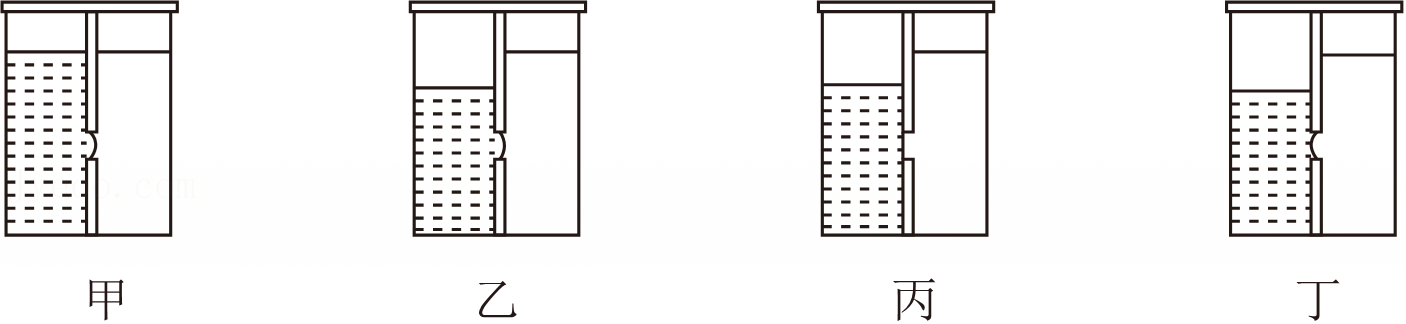

（5）掌握了液体压强知识后，小明又利用如下装置，用橡皮膜的凸起情况来判断液体密度的大小，左侧与右侧分别装有不同的液体，其中不能用于比较左右液体密度大小的是　   　（选填“甲”“乙”“丙”“丁”）。

共享时间:2024-05-21 难度:4 相似度:2

解析

纠错

下载

组卷

133783. （2024•莲湖区•八下期末） $德优题库$ 实验小组探究“液体压强的大小与哪些因素有关”的实验装置如图所示。

序号	液体	深度h/mm	压强计
序号	液体	深度h/mm	左液面/mm	右液面/mm	液面高度差Δh/mm
1	水	30	186	214	28
2		60	171	229	58
3		90	158	242	84
4	盐水	90	154	246	92

（1）实验前，用手按压探头上的橡皮膜，发现U形管两侧液面高度差没有明显变化，接下来应进行的操作是        （填选项）。
A.向U形管中注入一些水；
B.拆下橡胶软管重新安装。
（2）实验装置调节好后进行实验，实验记录的数据如表。分析比较序号为        的三次实验数据可知：液体压强的大小与液体的深度有关。分析比较序号为3、4的两次实验数据可知：液体压强的大小与液体的        有关。
（3）我国自主研发的深海载人潜水器的最大下潜深度达10909m。根据实验结论，你认为制造深海载人潜水器的材料应具有        （选填“密度小”或“硬度大”）的特性。

共享时间:2024-07-22 难度:4 相似度:2

解析

纠错

下载

组卷

187543. （2025•高新一中•五模）在探究液体压强影响因素的实验中，某实验小组采用改进型U形管压强计进行实验研究。该装置在传统U形管基础上进行了创新设计，增加了一个带有阀门K的三通接头结构（如图甲所示）。实验过程中忽略橡皮膜形变及橡胶软管内气体被压缩带来的影响。
$德优题库$
（1）实验前连接装置时，阀门K应处于状态，使U形管两侧液面相平；轻压探头橡皮膜，若U形管中的态面能灵活升降，说明装置（选填“漏气”或“不漏气”）。
（2）如表为实验数据，分析两次实验可知：深度相同时，越大，液体压强越大。

实验	液体	深度/cm	U形管液面高度差/cm
A	水	5	4.0
B	水	10	8.0
C	盐水	5	4.8

（3）根据表中的数据，小李估算出盐水溶液的密度为        kg/m³（ρ=1.0×10³kg/m³）。
（4）用图戊装置测量未知液体密度：
①两探头分别放入水和待测液体，深度均为h时，U形管液面高度差为Δh；
②从        （选填“水”或“待测液体”）中缓慢抽出部分液体，直至Δh消失，测得此时探头深度为h₁；
③液体密度表达式ρ_液=        （用ρ_水、h、h₁表示）。

共享时间:2025-05-12 难度:4 相似度:2

解析

纠错

下载

组卷

133860. （2023•渭北中学•八下期末） $德优题库$ 如图所示，小亮用微小压强计探究液体内部压强的特点（ρ_盐水＞ρ_水）。
（1）若在使用压强计前，发现U形管内水面已有高度差，则说明该装置气密性        （选填“好”或“差”），接下来应该通过下列哪种方法进行调节        ；
A．向U形管内加适量水
B．向U形管内加适量酒精
C．拆除软管重新安装
（2）将探头放在图乙中所示液体内部等深的B、C位置，观察U形管两侧液面的高度差的变化，这是为了研究液体压强与        关系；
（3）由以上实验可知，图乙所示液体内部A、B、C、D四个位置压强最大的是位置        。

共享时间:2023-07-19 难度:4 相似度:2

解析

纠错

下载

组卷

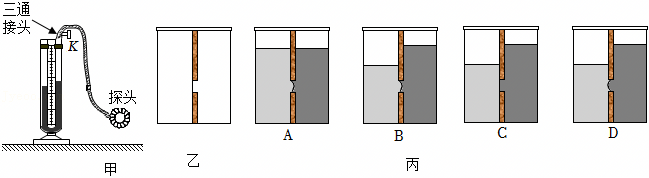

193977. （2024•高新一中•五模）同学们利用U形管压强计探究液体压强与哪些因素有关。

实验序号	液体种类	探头深度/cm	液面高度差/cm	实验序号	液体种类	探头深度/cm	液面高度差/cm
1	水	3	5	4	盐水	3	6
2	水	4	7.5	5	盐水	4	9
3	水	5	10	6	盐水	5	12

（1）如图甲，U形管与探头连接时，阀门K应处于　     　（选填“打开”或“关闭”）状态，组装完成后，气密性良好的U形管压强计　     　（选填“是”或“不是”）连通器；
（2）同学先将U形管压强计的探头放入装水的容器中记录探头放入水中的深度和U形管内液面高度差，然后换用密度大于水的盐水溶液重复实验。记录实验数据如上表：
①分析表中　              　（填序号）三次数据可知：同种液体中，深度越深，压强越大；因此拦河大坝要做成　       　（选填“上窄下宽”或“上宽下窄”）的形状；
②分析表中1、4（或2、5）数据可知：深度相同时，液体　     　越大，压强越大；
③根据表中数据，同学估算出盐水溶液的密度为　          　

；
（3）小明完成上述实验后与同学经过交流又设计了一个实验装置，如图乙所示，容器中间用隔板分成左右两部分，隔板下部有一圆孔用橡皮膜封闭，橡皮膜两侧压强不同时，其形状发生改变。若往隔板两侧分别加入两种不同的液体，其中不能比较两种液体密度大小关系的是图丙中的　　（选填字母）。

共享时间:2024-05-13 难度:4 相似度:2

解析

纠错

下载

组卷

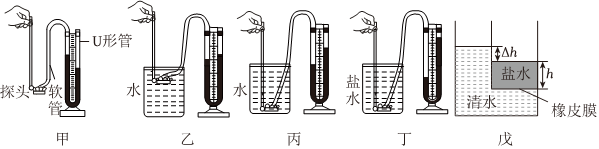

187970. （2025•西安八十九中•二模）如图是小明探究“影响液体内部压强大小因素”的实验。
$德优题库$
（1）如图甲，微小压强计的U形管       （选填“属于”或“不属于”）连通器；实验前按压探头橡皮膜，发现U形管内液面无明显变化，说明装置       （选填“漏气”或“不漏气”）。
（2）①比较乙、丙两图可知，在同种液体中，液体内部压强随       增大而增大；
②比较丙、丁两图可知，当深度一定时，液体内部压强随       增大而增大；
③图丙中保持探头的位置不变，改变探头的方向，U形管两侧液面的高度差不变，这说明了       。
（3）小明设计了图戊装置来测量盐水的密度，装置内外两个容器紧密粘合在一起，内部小容器的底部为一张弹性很好的橡皮膜。他设计的实验步骤如下：
①在内部小容器内装入适量待测盐水，发现橡皮膜向下凸出；
②在外部大容器内装入清水，直到橡皮膜       ；
③用刻度尺测出盐水深度h,以及清水与盐水的液面高度差Δh,请你写出盐水的密度表达式：ρ_盐水=       （用含有h、Δh和ρ_水的式子表示）。

共享时间:2025-03-26 难度:4 相似度:2

解析

纠错

下载

组卷

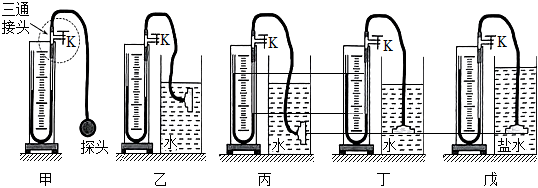

194100. （2024•高新三中•三模）小婷在探究液体压强与哪些因素有关的实验中，在U形管接头处加装了一个“三通接头”，如图甲所示。
$德优题库$
（1）U形管与探头连接时，阀门K应处于        （选填“打开”或“关闭”）状态，以确保U形管内的水面相平；组装完成后，轻压探头的橡皮膜到一定程度，U形管内液面有明显的高度差并保持稳定，说明装置        （选填“漏气”或“不漏气”）；
（2）比较图乙与        两图，可得出液体压强随深度的增加而增大；比较图丙与丁两图，还可初步得出液体在同一深度向各个方向的压强        ；
（3）若需通过图丁和戊对比得出液体压强与液体密度的关系，应将图戊中的探头向        移动适当的距离；移动探头后，观察到U形管水面高度差为Δh,此时探头受到盐水的压强为p_盐，小婷取出探头放回水中，当U形管水面高度差再次为Δh时，测出探头在水中的深度为20cm,则p_盐=       Pa；
（4）小婷发现探头所处深度较浅时，U形管两液面的高度差不明显，可将U形管中的水换成密度更        的液体以方便读数。

共享时间:2024-04-10 难度:5 相似度:1.8

解析

纠错

下载

组卷

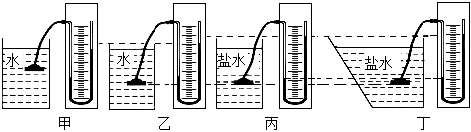

133980. （2023•西咸新区•八下期末）在探究液体压强与哪些因素有关的实验中，进行了如图所示的操作：
$德优题库$
（1）该实验是通过U形管两侧液面的        来反映液体压强大小的，实验前，应检查U形管压强计的气密性，具体的操作是用手轻轻按压几下橡皮膜，若U形管中的液体能够灵活升降，则说明该U形管压强计        （选填“漏气”或“不漏气”）；为方便观察，U形管中的液体最好用        （选填“有色”或“无色”）的。
（2）分析甲、乙两图的实验现象，可得出结论：同种液体中，液体压强随液体深度的增加而        。
（3）乙、丙两图的操作是为了探究液体压强与液体        的关系。
（4）要探究液体压强与盛液体的容器形状是否有关，应选择        两图进行比较，结论是：液体压强与盛液体的容器形状        （选填“有关”或“无关”）。

共享时间:2023-07-10 难度:5 相似度:1.8

解析

纠错

下载

组卷

133035. （2020•师大附中•八下期中）小明在用压强计做“探究影响液体压强大小的因素”。
（1）当压强计的金属盒在空气中时，U形管两边的液面应当相平，而小明同学却观察到如图（a）所示的情景。出现这种情况的原因是：U形管左支管液面上方的气压大气压；（填“大于”、“等于”或“小于”）调节的方法是：取下软管重新安装。
$德优题库$
（2）小明再作图（b）所示的检查。当用手指按压（不论轻压还是重压）橡皮膜时，发现U形管两边液柱的高度几乎不变化。出现这种情况的原因是：。
（3）如表是小明同学利用如图c所示的实验装置探究液体压强规律时所测得的部分数据。

实验次数	深度h/（mm）	橡皮膜在水中的方向	U形管左右液面高度差Δh/（mm）
1	3	朝上	2.6
2	6	朝上	5.4
3	9	朝上	8.2
4	9	朝下	8.0
5	9	朝左	8.2
6	9	朝右	8.2

a.实验所得的数据有一组是误差较大的，其实验序号为       ；
b.比较序号1、2、3的实验数据，可得出的结论是：       ；
c.比较序号3、5、6的实验数据，可得出的结论是：在同一深度，液体向       的压强相等。

共享时间:2020-05-30 难度:5 相似度:1.8

解析

纠错

下载

组卷

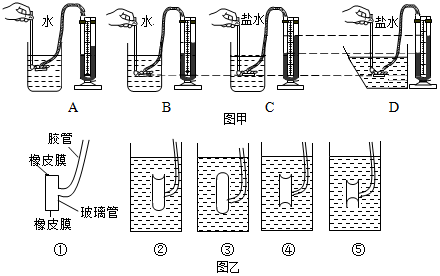

134124. （2023•逸翠园中学•八下期末）小滨用如图装置探究液体压强的特点。
$德优题库$
（1）当压强计的金属盒在空气中时，U形管两边的液面应当相平，而小滨同学却观察两边液面不相平的情景。出现这种情景下一步调节的方法是：       （选填“A”或“B”）。
A．将此时右边支管中高出的液体倒出
B．取下软管重新安装
（2）压强计调节正常后，小滨将金属盒先后浸入到B、C两杯液体中，他发现图C中U形管两边的液柱高度差较大。在液体内部的同一深度处，液体压强与        有关。
（3）对比A、B两图可知：在同种液体中，深度越深，液体压强越        。
（4）要探究液体压强与盛液体的容器形状是否有关，应选择        两图进行对比，结论是：液体压强与盛液体的容器形状        （选填“有关”或“无关”）。
（5）小滨又自制了一种比较液体压强大小关系的器材，其结构如图乙①，通过橡皮膜的形变程度来比较液体压强大小。将此装置放于水中，乙图中能正确表示橡皮膜受到水的压强后形变情况的是图        （填序号）。

共享时间:2023-07-04 难度:5 相似度:1.8

解析

纠错

下载

组卷

187273. （2025•铁一中学•四模）小婷在探究液体压强与哪些因素有关的实验中，在U形管接头处加装了一个“三通接头”，如图甲所示。
$德优题库$
（1）U形管与探头连接时，阀门K应处于       （选填“打开”或“关闭”）状态，以确保U形管内的水面相平；组装完成后，轻压探头的橡皮膜到一定程度，U形管内液面有明显的高度差并保持稳定，说明装置       （选填“漏气”或“不漏气”）；
（2）比较图乙与       两图，可得出液体压强随深度的增加而增大；比较图丙与丁两图，还可初步得出液体在同一深度向各个方向的压强       ；
（3）若需通过图丁和戊对比得出液体压强与液体密度的关系，应将图戊中的探头向       移动适当的距离；移动探头后，观察到图戊中U形管水面高度差为Δh,此时探头受到盐水的压强为p_盐，小婷取出探头放回水中，当U形管水面高度差再次为Δh时，测出探头在水中的深度为0.13m,则p_盐=       Pa。

共享时间:2025-04-24 难度:5 相似度:1.8

解析

纠错

下载

组卷

193304. （2025•铁一中学•六模）小婷在探究液体压强与哪些因素有关的实验中，在U形管接头处加装了一个“三通接头”，如图甲所示。
$德优题库$
（1）U形管与探头连接时，阀门K应处于       （选填“打开”或“关闭”）状态，以确保U形管内的水面相平；组装完成后，轻压探头的橡皮膜到一定程度，U形管内液面有明显的高度差并保持稳定，说明装置       （选填“漏气”或“不漏气”）；
（2）比较图乙与       两图，可得出液体压强随深度的增加而增大；比较图丙与丁两图，还可初步得出液体在同一深度向各个方向的压强       ；
（3）若需通过图丁和戊对比得出液体压强与液体密度的关系，应将图戊中的探头向       移动适当的距离；移动探头后，观察到图戊中U形管水面高度差为Δh,此时探头受到盐水的压强为p_盐，小婷取出探头放回水中，当U形管水面高度差再次为Δh时，测出探头在水中的深度为0.13m,则p_盐=       Pa。

共享时间:2025-05-30 难度:5 相似度:1.8

解析

纠错

下载

组卷

133701. （2024•西咸新区•八下期末）小林在探究“影响液体压强的因素”实验中，进行了如图所示的操作：
$德优题库$
（1）如图甲所示，小林用手指按压橡皮膜，U形管内液面高度差变化明显，说明压强计的密封性较        （选填“好”或“差”）。
（2）分析乙和丙两图是为了探究液体压强与        的关系。
（3）在图丙中保持探头的位置不变，只改变探头的方向，U形管两液面的高度差不变，说明在同一液体同一深度处，液体向各个方向的压强        。
（4）为了探究液体压强与液体密度的关系，应选用        两图进行分析。

共享时间:2024-07-22 难度:5 相似度:1.8

解析

纠错

下载

组卷

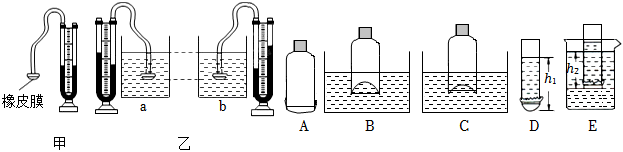

134762. （2023•高新一中•八下期末）小明用U形管压强计探究“液体内部压强的特点”的实验。
$德优题库$
（1）小明在使用压强计前，发现U形管中两侧液面已有高度差（如图甲所示），接下来她的操作应该是        （填序号）。
A.向U形管内灌水
B.拆掉橡胶管重新安装
C.将U形管内液体倒出一部分
（2）用U形管中两侧液面的高度差显示液体内部的压强的探究方法是        。
（3）小明将两个相同的压强计的探头分别放入液面相平的a、b两种不同的液体的相同深度处，观察到现象如图乙所示，则两种液体密度的大小关系是ρ_a       ρ_b（填“＞”、“＜”或“=”）。
（4）小华设计了创新实验器材来探究液体内部压强的特点，将透明塑料瓶底部剪去，蒙上橡皮膜并扎紧（如图A所示），将塑料瓶缓慢压入水中（如图B所示），随着塑料瓶逐渐没入，橡皮膜向瓶内凸起的程度变        （填“大”或“小”），说明液体内部压强与液体的        有关。
（5）接着将某种液体缓慢倒入瓶中，当内外液面相平时，橡皮膜仍向瓶内凸起（如图C所示），说明倒入瓶内的液体密度        （填“大于”、“小于”或“等于”）水的密度。
（6）小颖也设计了创新实验器材，不但可以探究液体内部压强的特点，还可以测量液体的密度。她将两端开口的玻璃管的一端扎上橡皮膜并倒入水，底端橡皮膜向下微微凸起，用刻度尺测出玻璃管中水柱的高度为h₁（如图D所示）。然后将玻璃管缓慢插入装有盐水的烧杯中，直到橡皮膜表面与水平面相平，测出管底到盐水液面高度h₂（如图E所示，忽略玻璃管底端橡皮膜恢复原状后导致管中水柱高度的变化）。小颖用测得的物理量推导出盐水密度的表达式ρ_盐水=       。（水的密度用ρ_水表示）

共享时间:2023-07-28 难度:5 相似度:1.8

解析

纠错

下载

组卷

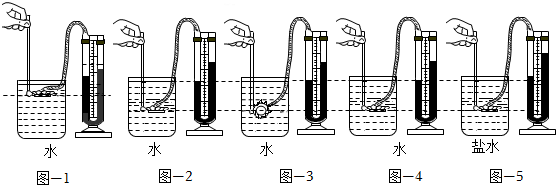

134818. （2023•莲湖区•八下期末）小明在“液体压强大小与什么因素有关”的实验中。
$德优题库$
（1）根据日常生活实例提出猜想：根据拦河大坝设计成“上窄下宽”猜想液体压强的大小与        有关。
（2）小明利用压强计等器材设计实验探究。检查器材时，发现无论怎么按压橡皮膜，U形管中的液面高度都没变化，说明压强计        （选填“漏气”或“不漏气”）。
（3）如图所示，实验中，通过观察压强计中U形管的        来比较液体压强的大小。
（4）分析比较图-2、图-3、与-4三次实验现象可知，同一液体、同一深度，各个方向的液体压强大小        ；分析比较图        两次实验现象可知，同一液体，液体的深度越大，液体压强越大；分析比较图-4、图-5两次实验现象，说明同一深度，液体的        越大，液体压强        。

共享时间:2023-07-20 难度:5 相似度:1.8

解析

纠错

下载

组卷
