132835. （2020•逸翠园中学•八下期中）如图甲所示。放在水平地面上的物体受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙和丙所示。由图象可知，当t=1s时，物体处于（填“加速”、“匀速”或“减速”）状态；当t=3s时，物体受到的摩擦力为 N．方向是；当t=5s时，物体受到的摩擦力为 N。
$德优题库$

共享时间:2020-05-18 难度:1

纠错

下载

相似

组卷

[考点]

力与图像的结合，

[答案]

见试题解答内容

[解析]

解：（1）由图丙的v﹣t图象可以可出，在0～2s内，
物体的速度随时间均匀增加，物体做加速运动，因此当t＝1s时，物体处于加速状态；
（2）由图丙v﹣t图象可知，2s～4s内做匀速直线运动，处于平衡状态，
由平衡条件可得，物体所受到的摩擦力f与推力F是一对平衡力，即f＝F，
由图乙的F﹣t图象可知，在2s～4s内，推力F＝2N，物体所受到的摩擦力f＝F＝2N，
推力水平向右，摩擦力的方向与推力方向相反，水平向左；
（3）物体与地面间的摩擦力与物体与地面的接触面、物体与地面间的压力决定，
摩擦力与物体的运动状态无关，物体在t＝5s时与在t＝3s时，
物体与地面间的接触面、物体与地面间的压力不变，
因此t＝5s时摩擦力与t＝3s时摩擦力相同，为2N。
故答案为：加速；2；水平向左；2。

[点评]

本题考查了"力与图像的结合 ",属于"常考题"，熟悉题型是解题的关键。

转载声明：

本题解析属于发布者收集录入，如涉及版权请向平台申诉！！版权申诉

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

134534. （2018•高新一中•八下期末） $德优题库$ 如图甲所示，放在水平地面上（不同路段的路面粗糙程度不同）的物体，受到方向不变的水平拉力F的作用，F的大小与时间t的关系如图乙所示，物理运动速度v与时间t的关系如图丙所示。由图象可知：当t=1s时，物体处于状态；当t=5s时，物体受到的摩擦力为 N。

共享时间:2018-07-19 难度:1 相似度:2

解析

纠错

下载

组卷

134904. （2023•航天中学•八下期末）如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F-t和v-t图像分别如乙、丙所示，由图像可知，当t=1s时，物体受到的摩擦力是 N，物体在1s处于（“静止”、“加速”、“匀速”）状态，当t=3s时，物体受到的摩擦力是 N。
$德优题库$

共享时间:2023-07-23 难度:1 相似度:2

解析

纠错

下载

组卷

134253. （2021•爱知中学•八下期末）如图甲所示，水平地面上有一长方体木箱。小强用水平推力F把木箱向前推动。此过程中，推力F和木箱前进的速度v的大小随时间t的变化情况分别如图乙、丙所示。由图像可知当t=0.5s时，物体处于状态，所受的摩擦力是 N，t=2s时，物体受到的摩擦力 N。
$德优题库$

共享时间:2021-07-26 难度:2 相似度:1.5

解析

纠错

下载

组卷

134696. （2022•长安区•八下期末）如图甲所示，水平地面上的一物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体的速度与时间t的关系如图乙所示，0～2秒，物体处于状态，2～4秒物体受到的摩擦力是 N，若6秒后撤去推力，在物体静止前所受摩擦力大小（变大/不变/变小）。
$德优题库$

共享时间:2022-07-05 难度:2 相似度:1.5

解析

纠错

下载

组卷

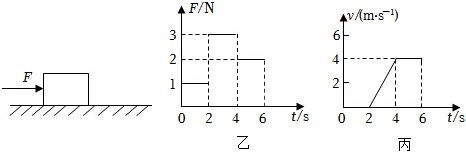

133190. （2018•长安区•八下期中）如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙、丙所示。由图象可知当t=1s时，物体处于状态，受到的摩擦力为 N．t=5s时，物体受到的摩擦力为 N。
$德优题库$

共享时间:2018-05-25 难度:3 相似度:1.33

解析

纠错

下载

组卷

134187. （2022•西北大附中•八下期末）如图甲，重6N的物体在水平压力F的作用下在竖直的墙壁上运动，F的大小随时间t的变化关系及物体运动的速度随时间的的变化关系如图乙所示。由图像可知，当t=1s时，物体所受摩擦力为 N，在2～4s内物体做（选填“加速”“减速”或“匀速”）运动，当t=5s时，物体所受摩擦力为 N。
$德优题库$

共享时间:2022-07-16 难度:3 相似度:1.33

解析

纠错

下载

组卷

134378. （2021•西安三中•八下期末）如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示。由图象可知当t=1s时，物体处于状态。t=5s时，物体受到的摩擦力为 N。
$德优题库$

共享时间:2021-07-11 难度:3 相似度:1.33

解析

纠错

下载

组卷

134872. （2023•西工大附中•八下期末）如图甲所示，水平地面上的物体受到小明方向不变的推力F的作用，其中F-t和v-t的图象分别如图乙、丙所示。分析图象可知：0-3秒，推力F 摩擦力f（选填“大于”、“小于”或“等于”），9-12秒内物体受力（填“平衡”或“不平衡”）；3-6秒物体受到的滑动摩擦力是 N。
$德优题库$

共享时间:2023-07-21 难度:3 相似度:1.33

解析

纠错

下载

组卷

133802. （2024•高新一中•八下期末）如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F-t和v-t图像分别如乙、丙所示，由图像可知，当t=1s时，物体处于（选填“平衡”或“非平衡”）状态，受到的摩擦力是 N，当t=3s时，物体受到的摩擦属于摩擦，摩擦力大小为 N。
$德优题库$ ?

共享时间:2024-07-17 难度:4 相似度:1.25

解析

纠错

下载

组卷

133854. （2023•渭北中学•八下期末）如图甲所示，在粗糙水平地面上向右运动的物体，受到方向不变的水平拉力F作用，F大小与时间t的关系如图乙所示，物体运动速度v与时间t的关系如图丙所示。由图像可知：物体在2s到3s内，拉力对物体做的功为 J；当t=6s时，此时物体受到的摩擦力 N。
$德优题库$ ?

共享时间:2023-07-19 难度:4 相似度:1.25

解析

纠错

下载

组卷

134227. （2021•西安八十九中•八下期末）如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系分别如图乙、丙所示。由图像可知，当t=1s,物体处于状态；在4～6s内，物体做运动，当t=5s时，物体受到的摩擦力为 N。 $德优题库$

共享时间:2021-07-27 难度:4 相似度:1.25

解析

纠错

下载

组卷

134315. （2021•高新一中•八下期末）如图甲所示，水平地面上的一个物体受到水平向右的推力作用，推力F随时间t的变化情况如图乙所示，物体速度v的大小随时间t的变化情况如图丙所示。0～1s内，物体所受摩擦力的大小为 N，方向水平向；1～3s内，物体所受摩擦力的大小为 N；5～6s内，物体所受摩擦力的大小为 N；物体不再受到推力，由于物体具有，继续向右滑动一段距离。
$德优题库$

共享时间:2021-07-24 难度:4 相似度:1.25

解析

纠错

下载

组卷

134673. （2023•临潼区•八下期末）建筑师凯文?朔普费尔设计出了一种能漂浮在水中的城市。如图所示，漂浮城市装有动力装置可以移动，漂浮城市受到的水平方向的牵引力F随运动时间t的变化关系如图甲所示，漂浮城市的运动速度v与时间t的关系如图乙所示，由图像可知，当t=30s时，物体受到的摩擦力是 N，物体在80s处于（选填“静止”、“加速”或“匀速”）状态；在50-100s时，物体受到的牵引力做功的功率是 W。
$德优题库$

共享时间:2023-07-26 难度:4 相似度:1.25

解析

纠错

下载

组卷

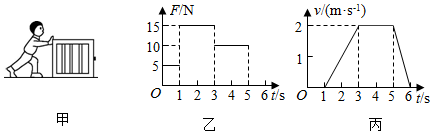

134290. （2021•曲江二中•八下期末）如图甲所示，张华用水平推力F推置于水平地面上的木箱，在此过程中，推力F的大小随时间t变化的情况如图乙所示，木箱运动速度v的大小随时间t变化的情况如图丙所示，则1-3s木箱做（选填“匀速”或“变速”）运动，3～5s推力对木箱做的功是 J，1～3s木箱所受的滑动摩擦力是 N。
