试卷总分:80分 命题人:dyczwuyn 考试时长:120分钟
A.甲图：发生热传递时，热量总是从内能大的物体传递给内能小的物体
B.乙图：一块0℃的冰熔化成0℃的水后，温度不变，内能不变
C.丙图：空气压缩引火仪实验与图中所示热机冲程都是将机械能转化为内能
D.丁图：烧水时，水的温度越高，含有的热量越多
如图所示，桌面上有两个小灯泡和一个开关，桌面下有且只有一个电源，它们的连接电路在桌面下，无法看到。闭合开关，两灯同时发光，下列可以判断两灯一定是串联的是（ ）
A.两个灯泡的亮度一样
B.断开开关，两个灯泡均熄灭
C.通过两个灯泡的电流相等
D.两个灯泡两端的电压不相等
A.甲图，条形磁体两端吸引铁屑更多，说明条形磁体两端磁性强、中间磁性弱
B.乙图，拨动司南使它旋转，司南静止时长柄总是指向南方，则长柄为该司南的N极
C.丙图，可以用来探究磁场对电流有力的作用，应用于电动机
D.丁图，可以用来探究电磁感应原理，应用于发电机
A.甲图中，一个插线板上同时接入多个大功率用电器
B.乙图中，雷雨天人站在大树下避雨
C.丙图中，保险丝被烧断后可以用铜丝或铁丝代替
D.丁图中，使用试电笔时，手应接触笔后端的金属部分

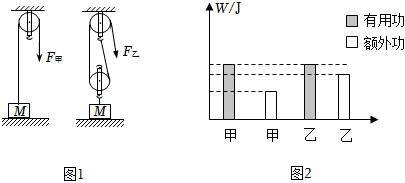

| A.甲的总功大于乙 | B.甲的机械效率大于乙 |
| C.甲提升M的高度小于乙 | D.甲的机械效率等于乙 |
如图，电源电压不变，闭合开关，滑片由中点向左移动的过程中，说法正确的是（ ）
A.灯泡的亮度将变暗
B.电流表A1的示数将变小
C.电压表示数将变小
D.电压表示数与电流表A2示数的比值将变大
如图所示，人在用哑铃锻炼。将前臂从水平位置绕O点抬起哑铃，前臂此时相当于一个 （选填“费力”、“省力”或“等臂”）杠杆，哑铃的重力 （选填“是”或“不是”）阻力F2。
小明自制了一个伏打电堆，并用电压表测量其电压，如图所示。此电堆的负极是 （锌板/银板），需要 节这样的电堆 （串/并）联才能达到一节新的干电池的电压。
如图所示是小明家电能表和电冰箱的铭牌，此时电能表的示数是 kW?h,若家中只有电冰箱在正常工作，制冷时电能表的表盘6min内刚好转6r,该电冰箱压缩机的额定功率为 W，按电冰箱铭牌上的耗电量，每昼夜压缩机正常工作 h,这说明电冰箱压缩机具有间歇性工作的特点。 | BC---65B | 电冰箱 |
| 额定电压 | 220V |
| 工作频率 | 50Hz |
| 额定功率 | ～～ |
| 耗电量 | 0.70kW?h/24h |
| 实验次数 | 1 | 2 | 3 | 4 |
| 电压U/V | 1.0 | 1.6 | 2.2 | 2.8 |
| 电流I/A | 0.10 | 0.16 | 0.22 | 0.28 |

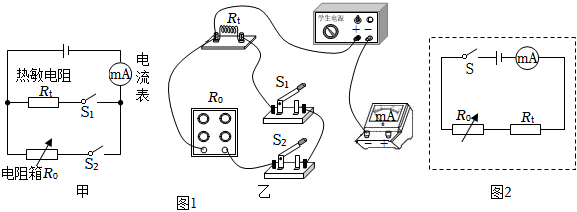

| 温度t/℃ | 0 | 10 | 20 | 30 | 40 |
| 阻值Rt/Ω | 2400 | 1600 | 1200 | 800 | 600 |
如图所示为某太阳能汽车，能将太阳能转化为电能储存起来供汽车行驶，真正实现了零排放。若该太阳能汽车行驶时受到的阻力恒为900N，某天接收到的太阳能（用字母E表示）为1.08×108J可供汽车以36km/h的速度匀速行驶50min。求：
如图为一款煲汤用的电热锅简化电路，额定电压是220V，S1为温控开关，发热电阻R1与R2的阻值恒定，R2阻值为44Ω，保温状态时R2的功率为11W，请解答：?
ldd@dyw.com
2024-02-12
初中物理 | 段考 | 难度:2.42
| 下载试卷 | 收藏 |
| 平行组卷 | 细目重组 |
| 试卷分析 | 加入白板 |
| 加卷篮 | 更多功能 |
平行组卷卷生成中,请等待
解析
纠错
收藏
下载
相似
组卷
图中，请用笔画线代替导线，将插座、白炽灯正确接入家庭电路，开关只控制灯泡的亮灭。
如图所示，请将小磁针的N极涂黑，并标出磁感线的方向。
